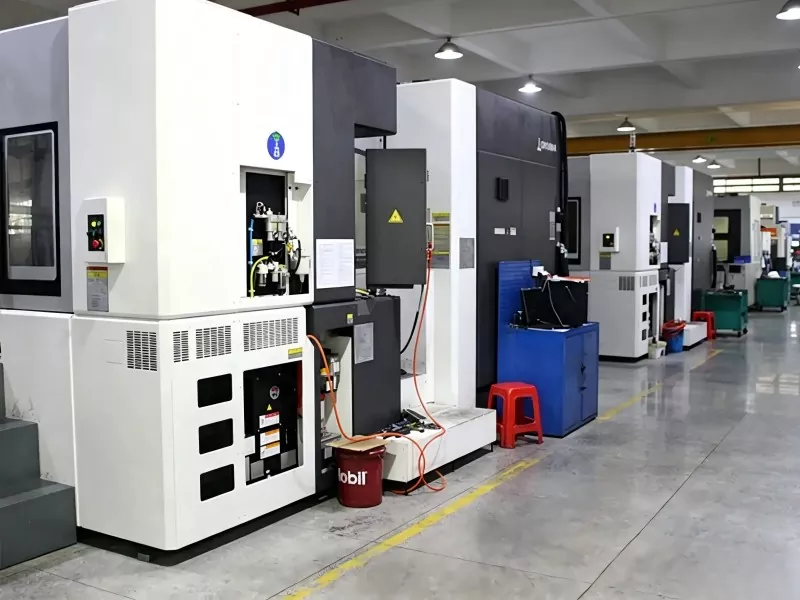

Was beinhaltet der vollständige CNC-Produktionsprozess?

Vom ersten Produktdesign und der CAD-Modellierung über die CAM-Programmierung, die Maschineneinrichtung und die eigentliche Bearbeitung bis hin zur abschließenden Qualitätsprüfung und Nachbearbeitung wird untersucht, wie digitale Präzision und mechanische Effizienz zusammenlaufen, um komplexe Metallteile zu schaffen.

Schritt 1: Produktdesign und CAD-Zeichnungserstellung

AlleCNC-Fertigungbeginnt mit den Produktanforderungen des Kunden. Unser Designteam verwendet CAD-Software, um präzise 2D-Konstruktionszeichnungen zu zeichnen und vollständige 3D-Produktmodelle zu erstellen, die den Grundstein für die endgültige Form des fertigen Teils legen.

Design zur Überprüfung

Wir bewerten die Leistung des Rohmaterials, den Zugangsraum zum Werkzeug, die Verarbeitungsschwierigkeiten und die Produktionskosten in der Entwurfsphase, um spätere Herstellungsprobleme zu vermeiden.

Vollständige Modellstandards

3D-Modelle müssen alle Strukturmerkmale des Teils vollständig darstellen.

Klare technische Markierungen

In allen Zeichnungen müssen Maßtoleranzen, geometrische Toleranzen und Anforderungen an die Oberflächenrauheit als Referenz während der Produktion angegeben werden.

Schritt 2: CAM-Programmierung und Bearbeitungsprozessplanung

CAM-Software fungiert als Bindeglied zwischen Konstruktionsdateien und CNC-Werkzeugmaschinen. Unsere technischen Programmierer konvertieren CAD-Modelle in G-Code und M-Code, die lesbare Befehlssprache für CNC-Geräte.

Abteilung für Bearbeitungsstufen

Wir trennen bei allen Teilen das Vor- und Fertigschneiden: Durch die Grobbearbeitung wird überschüssiges Material schnell entfernt, während durch die Fertigbearbeitung Präzision und Oberflächenqualität gesichert sind.

Schneidwerkzeug- und Pfadoptimierung

Wir wählen passende Schneidwerkzeuge aus und entwerfen die kürzestmöglichen Schneidwege, um Leerlaufzeiten zu verkürzen und die Gesamteffizienz der Produktion zu steigern.

Benutzerdefinierte Schnittparameter

Techniker stellen Spindelgeschwindigkeit, Vorschubgeschwindigkeit, Schnitttiefe und Schnittschritt streng auf der Grundlage des Teilematerials und der Struktur ein.

Simulationstest vor der Produktion

Wir führen in der Software eine vollständige 3D-Schneidesimulation durch, um die Gefahr von Werkzeugkollisionen, Überschneidungen und Werkzeugbrüchen zu prüfen, bevor wir Programme an die Werkstatt senden.

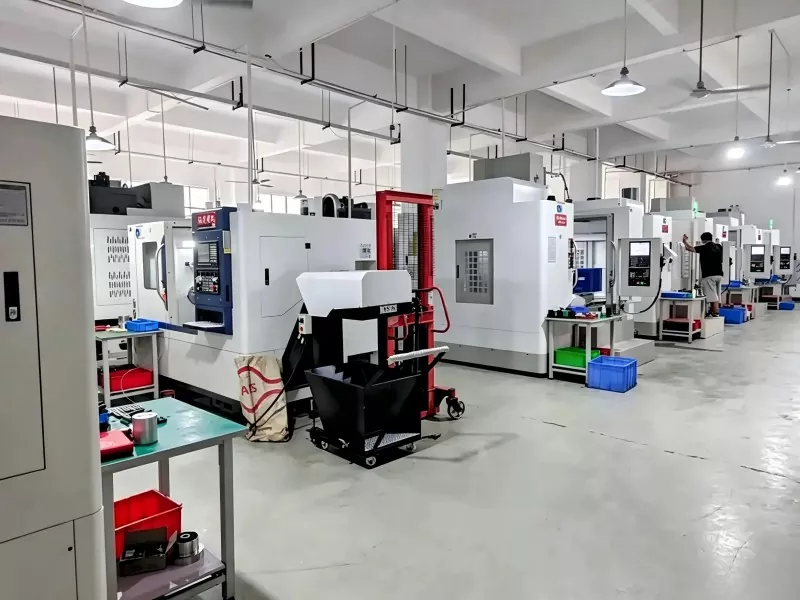

Schritt 3: Maschineneinrichtung und Vorbereitung vor Ort

Vor dem formellen Zuschnitt führen die Werkstattmitarbeiter alle physischen Einrichtungsarbeiten durch, um sie an das digitale Programm anzupassen.

Werkzeugvorbereitung

Die Bediener bereiten alle erforderlichen Schneidwerkzeuge gemäß der Auflistung im Prozessblatt vor, messen die Länge und den Durchmesser jedes Werkzeugs und montieren sie dann ordnungsgemäß im Magazin der Werkzeugmaschine.

Rohstoffspannung

Schraubstöcke, Druckplatten oder kundenspezifische Vorrichtungen werden verwendet, um Rohmaterialrohlinge fest auf dem Arbeitstisch zu fixieren und so ein Verrutschen beim Hochgeschwindigkeitsschneiden zu verhindern.

Werkzeugeinstellung und Ursprungskalibrierung

Arbeitskoordinatensysteme (z. B. G54) werden eingestellt, um den Nullpunkt des Werkstücks zu bestätigen, damit die Maschine das Rohmaterial genau lokalisieren kann.

Programm-Upload

Vollständig verifizierte, fehlerfreie G-Code-Dateien werden in das CNC-Maschinensteuerungssystem hochgeladen.

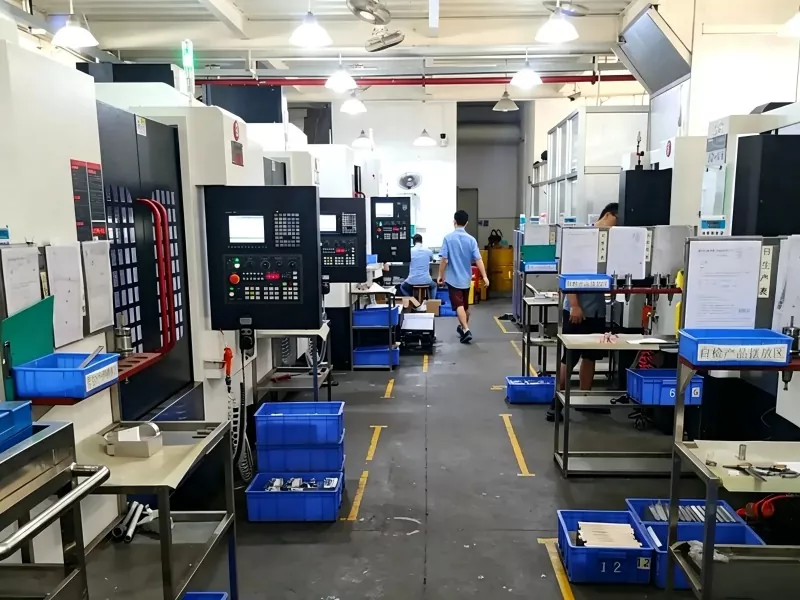

Schritt 4: Automatische Bearbeitung und Echtzeitüberwachung

Die CNC-Maschine läuft automatisch nach dem hochgeladenen Code, und die Mehrachsenverbindung vervollständigt den Materialschnitt. Die Bediener überwachen den gesamten laufenden Prozess ständig.

Gängige CNC-Bearbeitungsarten

Fräsen: Rotierende Schneidwerkzeuge bewegen sich gegen feste Werkstücke, ideal für komplexe flache Oberflächen, Hohlräume und gekrümmte 3D-Profile.

Drehen: Rohmaterialrohlinge drehen sich, während sich Schneidwerkzeuge bewegen. Sie werden für rotierende Teile wie Wellen, Scheiben und Hülsen (wie unsere Messing-Formeinsätze) verwendet.

Bohren und Gewindeschneiden: Präzises Lochbohren und Innengewindebearbeitung für die Montage von Verbindungselementen.

Wichtige Überwachungspunkte vor Ort

Diese Details müssen Betreiber während der Produktion genau im Auge behalten:

Ausreichend Kühlflüssigkeit, die die Schnittbereiche vollständig abdeckt

Anzeichen von Werkzeugverschleiß oder abgebrochenen Schneidkanten

Ungewöhnliche Vibrationen oder starke, ungewöhnliche Geräusche von der Maschine

Schritt 5: Präzisionsinspektion und Qualitätskontrolle

Sobald die Bearbeitung abgeschlossen ist, durchlaufen alle Teile strenge Qualitätskontrollen, um sicherzustellen, dass sie allen Zeichnungsspezifikationen entsprechen.

Grundlegende Dimensionsprüfung

Zur schnellen Überprüfung der Größe verwenden die Arbeiter digitale Messschieber, Mikrometer und Gut/Schlecht-Messgeräte.

Hochpräzise Dimensionsprüfung

Bei extrem tolerierten oder komplex gekrümmten Teilen prüfen Koordinatenmessgeräte (CMM) und optische Bilddetektoren die geometrischen Toleranzen genau.

Oberflächenbeschaffenheitstest

Oberflächenrauheitstester prüfen die Oberflächenglätte, um offensichtliche Werkzeugspuren und Oberflächenfehler zu beseitigen.

Schritt 6: Nachbearbeitung und Oberflächenveredelung

Teile, die die Qualitätsprüfung bestehen, werden einer Zweitbehandlung unterzogen, um Montage- und Aussehensstandards zu erfüllen.

Entgraten

Handwerkzeuge, Poliermaschinen oder Ultraschallgeräte entfernen scharfe Grate und Kanten, um Kratzer zu vermeiden und eine reibungslose Montage zu gewährleisten.

Teilereinigung

Sämtliches Schneidöl, Metallspäne und Oberflächenschmutz werden vollständig von jedem Werkstück abgewaschen.

Kundenspezifische Oberflächenbehandlung

Wir bieten je nach Einsatzszenario mehrere Oberflächenveredelungsoptionen an: Sandstrahlen, Galvanisieren, Eloxieren, Schwarzoxidbeschichtung, Pulversprühen und mehr für Rostschutz und dekorative Effekte.

Endkontrolle und Verpackung

Eine abschließende vollständige Prüfung der fertigen Ware, der Rostschutzbehandlung, der Komponentenmontage und der stoßfesten Verpackung für den Versand.
