Wie ermöglichen Präzisionsdrehteile kleinere chirurgische Roboterwerkzeuge?

Roboterchirurgische Systeme werden immer kleiner. Die nächste Generation laparoskopischer und mikrochirurgischer Roboter verwendet Instrumente mit Durchmessern unter 3 mm – klein genug, um durch die empfindliche Anatomie zu navigieren, aber stark genug, um zu greifen, zu schneiden und zu nähen. Um dies zu erreichen, ist ein radikales Überdenken aller Komponenten erforderlich, insbesondere der mechanischen Übertragungselemente im Werkzeughandgelenk. Die Antwort liegt darinPräzisionsdrehteile– winzige, komplexe Geometrien, die mit Toleranzen bearbeitet werden, die vor einem Jahrzehnt undenkbar waren. In diesem Artikel wird erklärt, wie durch hochpräzises CNC-Drehen die Miniaturwellen, Stifte und Gehäuse entstehen, die Submillimeter-Roboterwerkzeuge ermöglichen – und worauf Beschaffungsmanager bei einem Lieferanten achten sollten.

Die Herausforderung der Miniaturisierung in der Roboterchirurgie

Ein typisches chirurgisches Roboterinstrument enthält bis zu 20 bewegliche Teile in einem Rohr, das kleiner als ein Bleistift ist. Jeder Teil muss:

• Widersteht wiederholter Sterilisation (Autoklav, Gammastrahlung)
• Übertragen Sie Drehmoment nahezu spielfrei
• Passt in Wandstärken von nur 0,15 mm
• Kostengünstiger als herkömmlich bearbeitete Komponenten – da Instrumente häufig nur einmal verwendet werden oder nur begrenzt wiederverwendet werden können

Herkömmliche Bearbeitungsmethoden (Stanzen, einfaches Drehen) können die erforderliche Konzentrizität, Oberflächenbeschaffenheit oder Mikromerkmale nicht gewährleisten. Präzisionsdrehteile – hergestellt auf CNC-Drehmaschinen vom Schweizer Typ mit angetriebenen Werkzeugen – lösen diese Probleme, indem sie Drehen, Fräsen und Bohren in einem Zyklus kombinieren und so Toleranzen von ±0,005 mm oder besser erreichen.

Drei entscheidende Möglichkeiten, wie Präzisionsdrehteile die Miniaturisierung ermöglichen

1.Mikrowellen und Antriebsstifte

Das Handgelenk eines chirurgischen Roboters verwendet Kabel oder Schubstangen, um den Endeffektor zu bewegen. Diese werden mit winzigen Stiften und Schäften verbunden – oft mit einem Durchmesser von 0,5 mm bis 2 mm. Ein Präzisionsdrehteil kann Folgendes umfassen:

• Nuten für Sicherungsringe (Breite 0,2 mm, Tiefe 0,05 mm)
• Sechskant- oder Vierkantenden zur Drehmomentübertragung
• Querlöcher (0,3 mm Durchmesser) zum Crimpen von Kabeln

Warum Präzision wichtig ist: Eine Abweichung von 2 µm bei einem 1-mm-Stift erzeugt einen Winkelfehler von 0,2° – inakzeptabel, wenn der Chirurg ein 0,5-mm-Blutgefäß vernäht.

2.Dünnwandige Rohrkomponenten

Gelenkverbindungen erfordern Gehäuse und Hülsen mit Wandstärken unter 0,2 mm. Herkömmliches Drehen verursacht Rattern oder Zusammenbrechen. Schweizer Drehen mit Hochdruckkühlmittel und Hartmetallwerkzeugen erzeugt stabile, wiederholbare DünnwändePräzisionsdrehteileohne Nachentgratung.

3. Komplexe Geometrie in einem einzigen Aufbau

Konstrukteure von Roboterwerkzeugen wünschen sich kombinierte Merkmale: Gewinde, Kegel, Hinterschneidungen und Abflachungen – alles in einem Teil. Präzisionsdrehteile, die auf Mehrachsen-Drehmaschinen hergestellt werden, machen mehrere Aufspannungen überflüssig und sorgen für geometrische Konsistenz. Beispielsweise kann eine Trokarspitze mit einer spiralförmigen Antriebsnut und einem proximalen Flansch in weniger als 40 Sekunden bearbeitet werden.

Parametertabelle – Kritische Spezifikationen für Präzisionsdrehteile in chirurgischer Qualität

Die versteckten Kosten inkonsistenter Präzisionsdrehteile

Hersteller medizinischer Geräte konzentrieren sich häufig auf Montagetoleranzen und unterschätzen dabei die Auswirkungen einzelner Präzisionsdrehteile. Ein Beispiel aus der Praxis: Bei einem Hersteller von chirurgischen Klammergeräten kam es zu 12 % Ausfällen vor Ort aufgrund eines 0,5-mm-Stifts, der eine inkonsistente Rillentiefe aufwies. Der Stiftlieferant hatte ±0,01 mm gefordert, aber ±0,025 mm geliefert. Der Wechsel zu einem Lieferanten, der jede Charge mit 100 % optischer Sortierung kontrolliert, reduzierte die Fehlerquote auf 0,2 %.

Wichtige Lektionen:

• Auf die Messung kommt es an – Fordern Sie Berichte über Lasermikrofone oder Bildverarbeitungssysteme an, nicht nur Messschieber.
• Materialzertifizierung – Chirurgische Instrumente erfordern eine vollständige Rückverfolgbarkeit (EN 10204 3.1).
• Konsistenz der Oberflächenbeschaffenheit – Raue Stellen beherbergen Bakterien; Geben Sie Ra und Rz an.

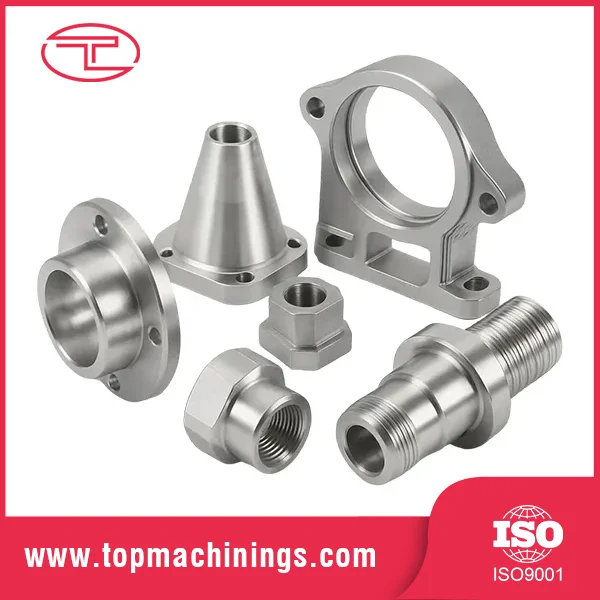

Warum Tuoyuan die Anforderungen der chirurgischen Miniaturisierung versteht

Qingdao Tuoyuan Metal Co., Ltd. hat über ein Jahrzehnt damit verbracht, Präzisionsmetallverarbeitungskapazitäten zu entwickeln. Im Gegensatz zu allgemeinen Maschinenwerkstätten konzentriert sich Tuoyuan genau auf die Technologien, die die chirurgische Robotik benötigt:

• CNC-Drehteile (Schweizer und fester Spindelstock) für Mikrowellen, Stifte und Hülsen
• CNC-Frästeile für komplexe Gehäusemerkmale
• Stanzen und Schmieden für kostengünstige Großserienkomponenten
• Oberflächenbehandlung (Galvanisieren, Pulverbeschichten, Polieren) – bei chirurgischen Werkzeugen ist jedoch häufig Elektropolieren oder Passivieren vorgeschrieben, was Tuoyuan über zertifizierte Partner arrangieren kann

Tuoyuan arbeitet nach ISO 9001 und verfügt über eine komplette Lieferkette vom Rohmaterial bis zum fertigen Teil. Ihre „Exzellenz in jedem Detail“-Philosophie bedeutet, dass jedes Präzisionsdrehteil mit digitalen Messgeräten geprüft wird und Chargenaufzeichnungen über einen Zeitraum von mehr als 10 Jahren aufbewahrt werden – eine wesentliche Voraussetzung für die Rückverfolgbarkeit medizinischer Geräte.

Ein praktisches Tool – eine einfache Checkliste für die Beschaffung

Wenn Sie eine Quelle für Präzisionsdrehteile für chirurgische Robotergeräte bewerten, fragen Sie nach:

• Eine Toleranzstapelanalyse für Ihr kritischstes Merkmal.
• Drei zufällig ausgewählte Teile, gemessen mit einem KMG oder Lasermikrofon.
• Materialzertifikat mit Angabe der Chargennummer und der chemischen Zusammensetzung.
• Prozessfähigkeit (Cpk) – für Durchmesser und Konzentrizität ist Cpk ≥1,33 ein sicherer Schwellenwert.

Tuoyuan bietet alle vier standardmäßig an.

Kleine Teile, großer Sprung für die Chirurgie

Der Trend zu kleineren, intelligenteren chirurgischen Roboterinstrumenten ist unaufhaltsam. Dies lässt sich jedoch nicht dadurch realisieren, dass bestehende Designs einfach verkleinert werden. Es erfordertPräzisionsdrehteiledie mikrogroß und makrogenau sind und konsistent in großen Mengen hergestellt werden. Für Einkaufsmanager besteht die beste Strategie darin, mit einem metallverarbeitenden Unternehmen zusammenzuarbeiten, das über nachgewiesene CNC-Drehkompetenz, eine vollständige Prozesskette im eigenen Haus und ein Qualitätssystem verfügt, das nichts dem Zufall überlässt.

Senden Sie Ihre anspruchsvollste Mikrokomponentenzeichnung anTuoyuanfür eine Machbarkeitsprüfung und einen Probelauf. Verwenden Sie die Parametertabelle oben, um Toleranzen festzulegen, und fordern Sie einen Prozessfähigkeitsbericht an. Der richtige Lieferant von Präzisionsdrehteilen kann Ihre Entwicklungszeit halbieren – und Ihr chirurgisches Werkzeug der nächsten Generation Wirklichkeit werden lassen.
