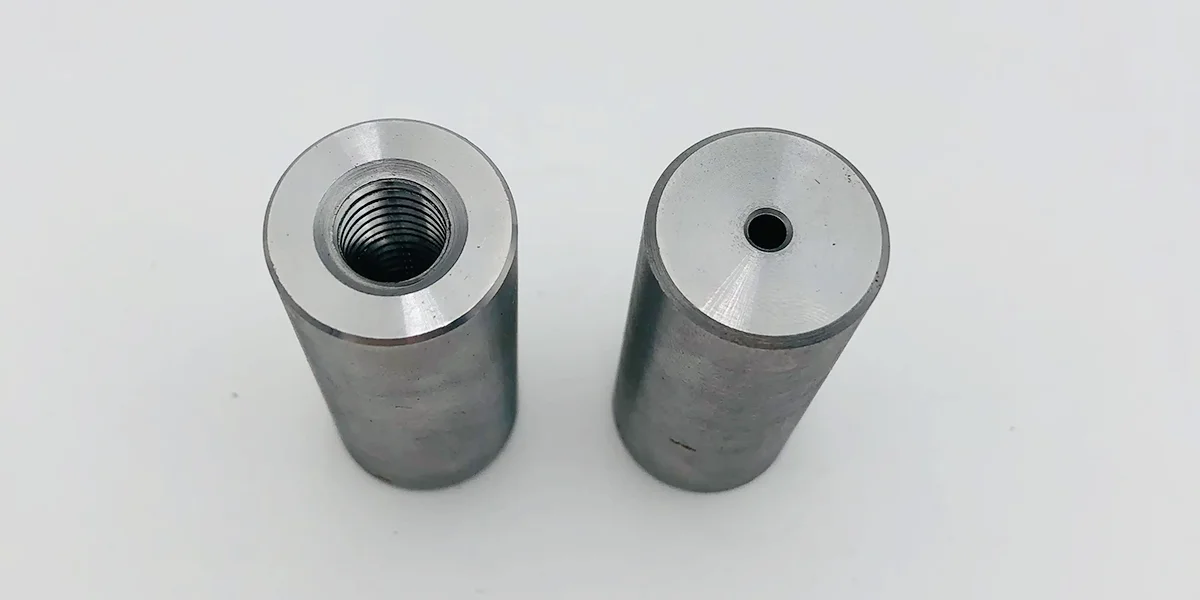

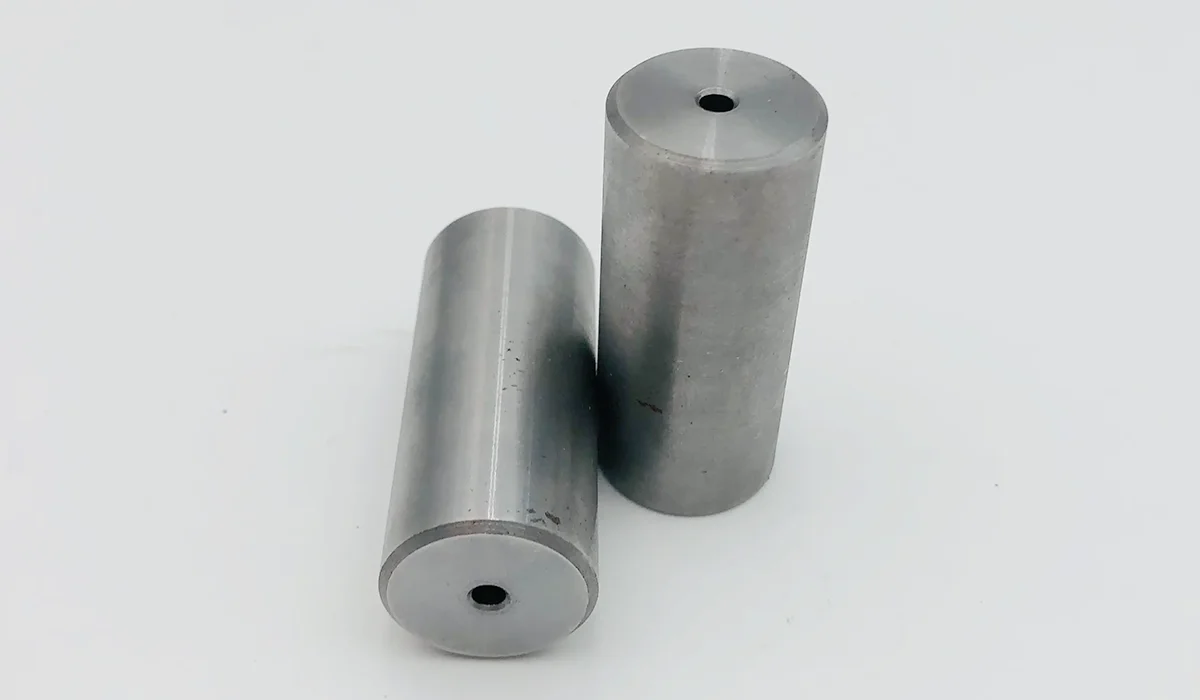

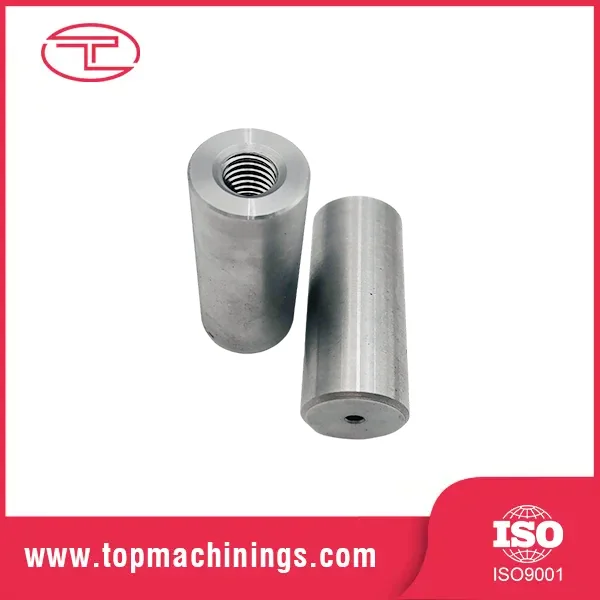

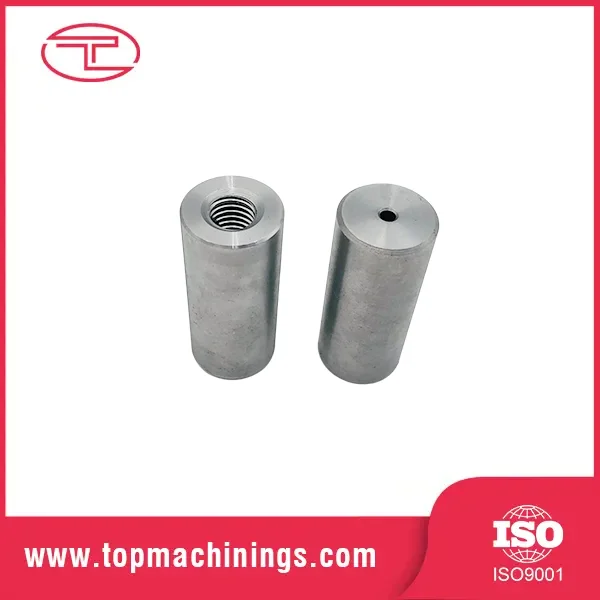

Präzisions-CNC-Gewindebuchse

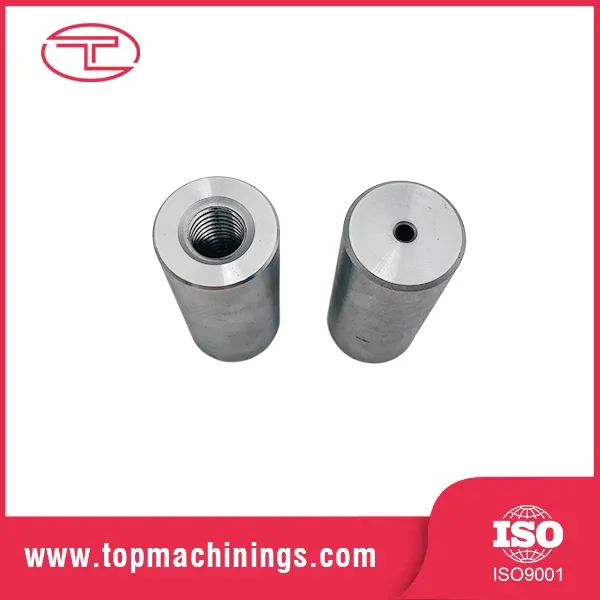

Eine Präzisions-CNC-Gewindebuchse ist eine zylindrische Hülse mit präzisionsgefertigten Gewinden auf ihrer Innen- oder Außenfläche. Stellen Sie es sich als einen „Gewindeeinsatz“ vor, der einer Komponente eine starke, austauschbare Gewindeschnittstelle verleiht, ohne Gewinde direkt in das Mutterteil einzuarbeiten. Wenn sich ein Gewindeloch in einem weichen Aluminiumgehäuse löst – ein klassischer Fehlermodus – ist die Buchse das Teil, das den Tag rettet.

Es gibt zwei Hauptfamilien: Gewindeeinsätze und Hülsenbuchsen. Beide verlangen von der Maschinenwerkstatt das Gleiche: Rundheit, Konzentrizität und Gewindegenauigkeit gemessen in Mikrometern.

Materialien und Gewindekonfigurationen

Edelstahl (SUS303/304/316): Korrosionsbeständigkeit für Lebensmittel, Schifffahrt und medizinische Zwecke.

Legierter Stahl (4140/1045): hohe Festigkeit mit Wärmebehandlung für Schwerlastanwendungen.

Messing (C3604/HPb59-1): Hervorragende Bearbeitbarkeit und natürliche Schmierfähigkeit für Lagerpräzisions-CNC-Gewindebuchsen.

Aluminium (6061-T6/7075): Leichtgewicht für Luft- und Raumfahrt- und Automobilbaugruppen.

Gewindeformen: metrische (M3–M64), UNC/UNF-, NPT-Rohrgewinde und benutzerdefinierte Formen pro Zeichnung.

Klassen: 6H/6g Standard, 5H/4h Präzisionsklassen für Presspassungsanwendungen.

Das Gewinde wird durch Einpunktgewindeschneiden oder Gewindefräsen auf CNC-Drehmaschinen geschnitten, gefolgt von einer Messung des Steigungsdurchmessers. Bei Einpresseinsätzen halten wir den Außendurchmesser auf ±0,005 mm, damit die Buchse mit dem richtigen Übermaß sitzt – locker genug zum Einbau, fest genug, um sich nie zu verdrehen.

Produktspezifikationen

Typische Anwendungen von Präzisions-CNC-Gewindebuchsen

Als Hersteller und Lieferant von Präzisions-CNC-Gewindebuchsen liefert Tuoyuan Metal Buchsen in großen Mengen zu Direktpreisen ab Werk für:

Gewindeeinsätze für Aluminium- und Kunststoffgehäuse im Automobil- und Elektronikbereich.

Lagerhülsen und Verschleißbuchsen in Pumpen, Getrieben und Förderanlagen.

Positionierungsbuchsen für Vorrichtungen, Vorrichtungen und Werkzeugplatten.

Komponenten für hydraulische und pneumatische Zylinder.

Schwenkbaugruppen für Möbel, Geräte und Ausrüstung.

Leichte Baugruppen für Luft- und Raumfahrt und Verteidigung.

Echter Fall

Fallstudie: Kundenspezifische Präzisions-CNC-Messingbuchsen mit Gewinde

Branche: Elektronik und Elektrogeräte

Material: Messing C36000

Prozess: Schweizer CNC-Drehen, Gewindeschneiden und Sechskantfräsen

Ein amerikanischer Hersteller elektronischer Komponenten benötigte kundenspezifische Präzisions-CNC-Gewindebuchsen als verdrehsichere Einsätze in Kunststoffgehäusen. Die Teile mussten gratfrei bearbeitet werden, um eine mühelose Schraubmontage ohne Beschädigung des Kunststoffgehäuses zu gewährleisten. Mithilfe von mehrachsigen Schweizer CNC-Drehmaschinen haben wir die Messingbuchsen mit sauberen Gewinden und präzisen Sechskantköpfen in einer einzigen Aufspannung bearbeitet. Um alle Metallspäne zu entfernen, wurde ein gründlicher Ultraschallreinigungsprozess durchgeführt, gefolgt von einer 100-prozentigen optischen Inspektion des Gewindes.

Produktionsprozess

Jede Buchse beginnt mit einer technischen Überprüfung: Unser Team analysiert Ihre 2D-/3D-Zeichnung oder Ihr Muster, wählt die Materialqualität aus und programmiert optimale Werkzeugwege. Bei Gewindeeinsätzen ist die Presspassung der entscheidende Parameter – wir berechnen den genauen Außendurchmesser, um den Halt zu gewährleisten, ohne das Aufnahmeteil zu stark zu belasten.

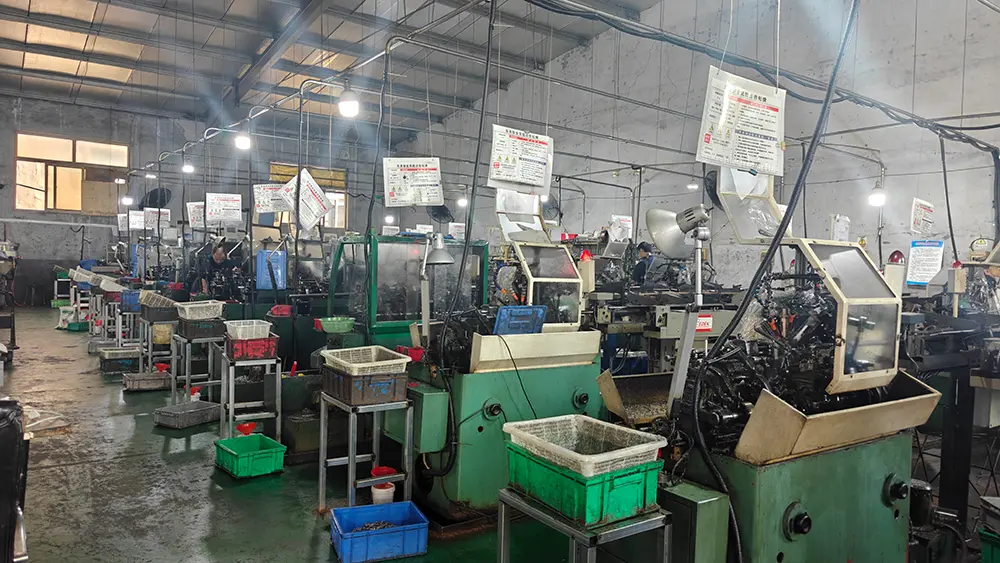

Die Bearbeitung erfolgt auf Hochgeschwindigkeits-CNC-Drehautomaten mit Stangenlader. Drehen, Plandrehen, Nutendrehen, Bohren und Gewindeschneiden werden, soweit möglich, in einem Aufspannzyklus durchgeführt – dieser Ansatz mit nur einer Aufspannung sorgt dafür, dass die Konzentrizität im Mikrometerbereich bleibt.

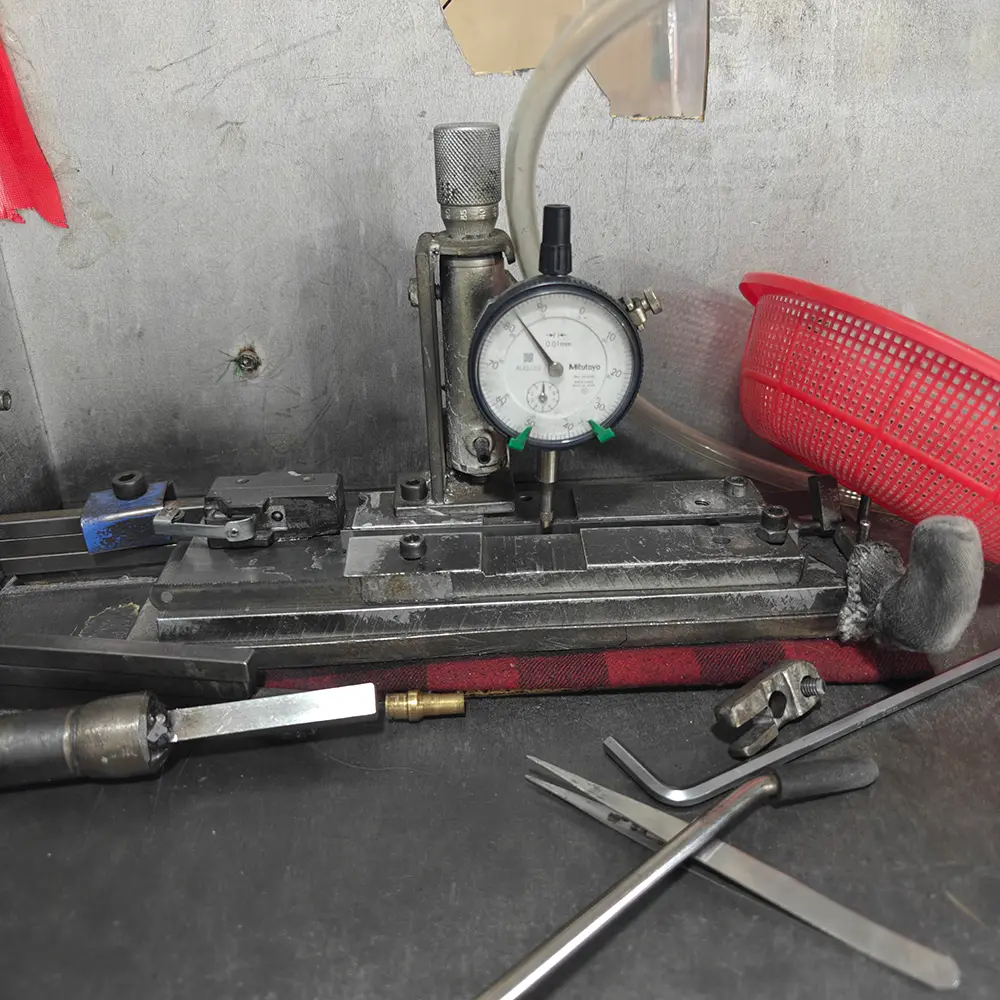

Nach dem Einfädeln erfolgt eine 100-Prozent-Prüfung: Gewindestopfen-/-ringmessung, optische Sortierung und KMG-Überprüfung an Stichprobenteilen. Die Oberflächenbehandlung (Zink, Schwarzoxid, Nickel) erfolgt vor der Endverpackung in unseren hauseigenen Anlagen.

Warum sollten Sie sich für Tuoyuan Metal entscheiden?

Ein Jahrzehnt Präzisionsbearbeitung Tuoyuan Metal verfügt über mehr als 10 Jahre Erfahrung mit Präzisionsdrehteilen und CNC-bearbeiteten Komponenten und bedient Kunden in über 20 Ländern mit einer Wiederholungskaufquote von 95 %. Wenn Sie bei uns Buchsen bestellen, arbeiten Sie mit einem Geschäft zusammen, das Ihr Problem bereits viele Male gelöst hat.

Die Buchsen werden je nach Bestellgröße in Rostschutzpapier, Polybeuteln und Exportkartons oder Holzkisten verpackt. Kleinere Mengen werden per Express verschickt (DHL/FedEx/UPS); Großbestellungen werden auf dem Seeweg vom Hafen Qingdao (FCL/LCL) oder per Luftfracht versendet. Dokumentation: Handelsrechnung, Packliste, Frachtbrief, Ursprungszeugnis, Materialtestzertifikat. Für Preise für Präzisions-CNC-Gewindebuchsen, Großbestellungen oder ein Angebot wenden Sie sich bitte an unser Exportteam.

FAQ

F1: Können Sie Buchsen anhand meiner Zeichnung oder meines Musters bearbeiten?

A1: Ja. Senden Sie uns eine 2D-/3D-Zeichnung (PDF, AI) oder ein physisches Muster. Wir überprüfen das Design, bestätigen Material und Toleranzen und fertigen Vorproduktionsmuster für Ihre Genehmigung vor der Massenproduktion an.

F2: Welche Toleranz können Sie bei Gewinden einhalten?

A2: Standardgewindeklassen 6H/6g gemäß ISO 965. Für Präzisionsanwendungen können wir 5H/4h mit einem durch kalibrierte Lehren überprüften Flankendurchmesser halten. Teilen Sie uns Ihren Kursbedarf mit.

F3: Wie garantieren Sie die Qualität bei Großaufträgen?

A3: Erstmusterprüfung mit vollständigem Bericht, anschließende Messung im Prozess und 100 % optische Sortierung auf Endmaße. Wir unterstützen auch die Inspektion durch Dritte vor dem Versand.

F4: Können Sie diese Präzisions-CNC-Gewindebuchsen in kundenspezifischen Größen und nicht standardmäßigen Gewindesteigungen herstellen?

A4: Ja, wir passen den Außendurchmesser, die Länge, die Wandstärke und die Gewindespezifikationen vollständig entsprechend Ihren technischen Zeichnungen oder Musterteilen an.

F5: Kann ich Muster anfordern, bevor ich einen Massenproduktionsauftrag erteile?

A5: Auf jeden Fall. Wir können Prototypen/Vorproduktionsmuster für Ihre Funktionstests und Baugruppenvalidierung bereitstellen, bevor mit der Serienfertigung begonnen wird.
