Was sind komplexe Präzisionsdrehteile und wie verbessern sie die Komponentenleistung?

Komplexe Präzisionsdrehteilesind technische Komponenten, die durch fortschrittliche Drehprozesse hergestellt werden, um anspruchsvolle Maßgenauigkeit, Wiederholbarkeit, Oberflächenqualität und geometrische Komplexität zu erreichen. Sie werden häufig in der Automatisierung, im Maschinenbau, in Automobilsystemen, in der Elektronik, in medizinischen Geräten, in Hydrauliksystemen und in anderen Anwendungen eingesetzt, bei denen herkömmliche Standardkomponenten möglicherweise nicht die erforderliche Passform oder Leistung bieten. Dieser Leitfaden erläutert deren Struktur, Herstellungsprozess, Materialoptionen, Toleranzen, Oberflächenbeschaffenheit, Prüfanforderungen, Designüberlegungen und Beschaffungspraktiken und hilft Ingenieuren und Einkaufsteams, Produktionsrisiken zu reduzieren und eine geeignete Fertigungslösung auszuwählen.

Inhaltsverzeichnis

1. Was sind komplexe Präzisionsdrehteile?
2. Was macht ein Drehteil komplex?
3. Wie werden komplexe Präzisionsdrehteile hergestellt?
4. Welche Materialien können verwendet werden?
5. Wie werden Genauigkeit und Toleranzen kontrolliert?
6. Warum ist die Oberflächenbeschaffenheit wichtig?
7. Wie werden Präzisionsdrehteile geprüft?
8. Wie sollten Ingenieure diese Komponenten entwerfen?
9. Wo werden komplexe Präzisionsdrehteile eingesetzt?
10. Worauf sollten Käufer bei einem Fertigungspartner achten?
11. Häufig gestellte Fragen
12. Abschluss

Was sind komplexe Präzisionsdrehteile?

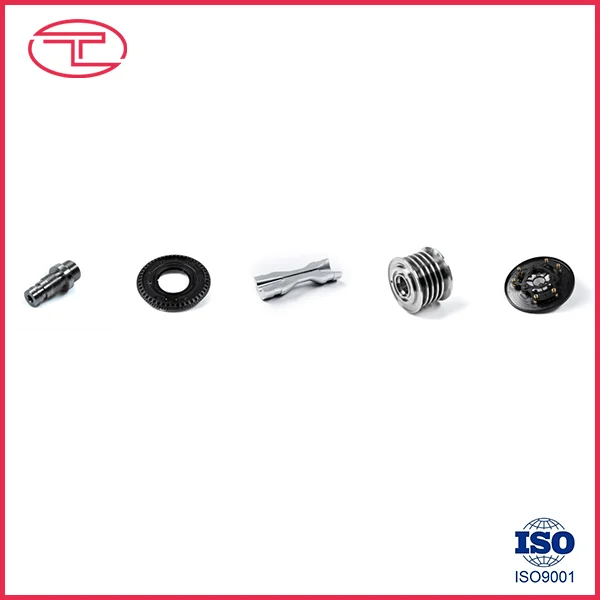

Komplexe Präzisionsdrehteile sind kundenspezifisch bearbeitete Komponenten, die hauptsächlich durch Drehen eines Werkstücks hergestellt werden, während Schneidwerkzeuge Material entfernen, um präzise zylindrische, konische, mit Gewinde versehene, gerillte oder konturierte Merkmale zu erzeugen. Im Gegensatz zu einfachen Wellen oder Buchsen können komplexe Drehteile mehrere Bearbeitungsvorgänge und komplizierte Geometrien in einem einzigen Bauteil vereinen.

Typische Merkmale sind mehrere Durchmesser, Innenbohrungen, Feingewinde, Nuten, Schultern, Kegel, Querlöcher, Schlitze, Fasen, Radien und speziell profilierte Oberflächen. Fortschrittliche CNC-Drehzentren können Drehen mit Bohren, Gewindeschneiden, Fräsen und anderen Vorgängen integrieren, sodass mehrere Merkmale mit weniger Aufspannungen hergestellt werden können.

Für Käufer liegt der Wert eines komplexen Präzisionsdrehteils nicht nur in einer geringen Maßtoleranz. Das eigentliche Ziel ist eine gleichbleibende Leistung, wenn das Teil in ein größeres mechanisches System eingebaut wird. Maßgenauigkeit, Konzentrizität, Oberflächenbeschaffenheit, Materialeigenschaften und Wiederholgenauigkeit müssen alle zusammenarbeiten.

In der praktischen Produktion hängen die erreichbaren Toleranzen vom Material, der Geometrie, dem Maschinenzustand, der Werkzeugausstattung, der Werkstückhalterung, der Prozessstabilität und der Prüfmethode ab. Veröffentlichte Bearbeitungsreferenzen weisen im Allgemeinen auf eine allgemeine CNC-Drehung von etwa ±0,05 mm hin, während engere Toleranzen um etwa ±0,01 mm oder weniger bei ausgewählten Merkmalen möglich sein können, wenn der Prozess entsprechend ausgelegt ist. :contentReference[oaicite:0]{index=0}

Was macht ein Drehteil komplex?

Ein Bauteil wird technisch komplex, wenn seine Geometrie- oder Funktionsanforderungen eine stärkere Prozesskontrolle erfordern als beim gewöhnlichen Drehen. Komplexität kann durch die Anzahl der Merkmale, ihre Beziehung zueinander oder die Schwierigkeit, die Genauigkeit während der gesamten Produktion aufrechtzuerhalten, entstehen.

Komplexität sollte daher aus funktionaler Sicht bewertet werden. Ein Teil mit vielen sichtbaren Merkmalen ist nicht unbedingt schwierig herzustellen, während ein relativ kleines Bauteil sehr anspruchsvoll sein kann, wenn es eine kritische Bohrung, strenge Rundlaufanforderungen oder schwieriges Material aufweist.

Wie werden komplexe Präzisionsdrehteile hergestellt?

Ein zuverlässiger Fertigungsprozess beginnt, bevor die Maschine mit dem Schneiden beginnt. Technische Überprüfung, Materialüberprüfung, Prozessplanung, Werkzeugauswahl, Bearbeitung, Inspektion und Endbearbeitung tragen alle zum Endergebnis bei.

Überprüfung der Technik und Zeichnung

Das Fertigungsteam studiert zunächst die technische Zeichnung, das 3D-Modell, die Materialspezifikation, Toleranzanforderungen, Gewinde, Oberflächenbeschaffenheit, Wärmebehandlung und andere spezielle Anweisungen.

In dieser Phase können potenzielle Herstellungsprobleme erkannt werden, bevor die Produktion beginnt. Beispielsweise können unnötig enge Toleranzen auf nichtfunktionalen Oberflächen zu zusätzlichen Bearbeitungs- und Prüfanforderungen führen, ohne die tatsächliche Funktion der Komponente zu verbessern.

Materialvorbereitung

Stangenmaterial oder andere Rohmaterialien werden gemäß der genehmigten Spezifikation ausgewählt. Für Anwendungen, bei denen die Rückverfolgbarkeit wichtig ist, können Materialzertifikate erforderlich sein.

CNC-Drehen

Das Werkstück wird sicher gehalten, während CNC-gesteuerte Werkzeuge Vorgänge wie Plandrehen, Schruppdrehen, Fertigdrehen, Bohren, Gewindeschneiden, Nuten und Anfasen ausführen. Wenn für das Bauteil zusätzliche Fräs- oder Bohrfunktionen erforderlich sind, können angetriebene Werkzeuge oder Drehfräsmaschinen verwendet werden.

Sekundäroperationen

Einige Bauteile erfordern nach dem Drehen zusätzliche Bearbeitungsschritte. Abhängig von der Zeichnung können dies Schleifen, Polieren, Wärmebehandlung, Entgraten, Plattieren, Eloxieren, Passivieren oder andere Oberflächenbehandlungen sein.

Inspektion und abschließende Überprüfung

Kritische Maße werden anhand der Zeichnung überprüft. Abhängig von den Projektanforderungen können Hersteller Mikrometer, Messgeräte, optische Messgeräte, KMG-Systeme oder andere Präzisionsprüfinstrumente verwenden.

Die Fertigungsreihenfolge ist wichtig, da jeder zusätzliche Aufbau die Möglichkeit einer Ausrichtungsabweichung mit sich bringen kann. Moderne Fräs-Drehmaschinen können die Anzahl der Rüstvorgänge für einige komplexe Komponenten reduzieren und somit potenzielle Neupositionierungsfehler reduzieren. :contentReference[oaicite:1]{index=1}

Welche Materialien können verwendet werden?

Die Materialauswahl wirkt sich direkt auf das Schneidverhalten, den Werkzeugverschleiß, die Wärmeentwicklung, die Dimensionsstabilität, die Korrosionsbeständigkeit, das Gewicht, die Festigkeit und die endgültige Anwendungsleistung aus.

• Edelstahl:Geeignet für Anwendungen, die Korrosionsbeständigkeit und mechanische Haltbarkeit erfordern.
• Kohlenstoffstahl:Üblich für allgemeine mechanische Komponenten, Wellen, Stifte und industrielle Hardware.
• Legierter Stahl:Nützlich, wenn höhere Festigkeit, Verschleißfestigkeit oder Wärmebehandlungsfähigkeit erforderlich sind.
• Aluminium:Leicht und bearbeitbar, wodurch es für gewichtsempfindliche Baugruppen geeignet ist.
• Messing:Wird oft für Fittings, Steckverbinder, elektrische Komponenten und Anwendungen ausgewählt, die eine gute Bearbeitbarkeit erfordern.
• Kupfer:Wird verwendet, wenn elektrische oder thermische Leitfähigkeit wichtig ist.
• Technische Kunststoffe:Materialien wie POM, PEEK, PTFE und Nylon können für spezielle leichte, reibungsarme oder chemikalienbeständige Anwendungen gedreht werden.

Das Material sollte niemals nur nach der Bearbeitungsfreundlichkeit ausgewählt werden. Ingenieure sollten Betriebstemperatur, Belastung, Korrosionseinwirkung, Verschleiß, chemische Verträglichkeit, elektrische Anforderungen und die Eigenschaften der passenden Komponenten berücksichtigen.

Wie werden Genauigkeit und Toleranzen kontrolliert?

Präzision wird durch das Zusammenspiel von Maschinenfähigkeit, Werkzeugausstattung, Programmierung, Werkstückspannung, Materialstabilität, Umgebungsbedingungen und Inspektion gesteuert.

Zu den häufig kontrollierten Merkmalen gehören:

• Außendurchmesser und Innendurchmesser
• Teillänge
• Rundheit
• Zylindrizität
• Konzentrizität oder Unrundheit
• Gewindeabmessungen
• Lochposition
• Geometrische Beziehungen zwischen Funktionsflächen

Beispielsweise kann eine Welle einen kontrollierten Durchmesser für einen Lagersitz erfordern, während für ihre nichtfunktionale Außenfläche eine weniger restriktive Toleranz gelten kann. Dieser Ansatz ermöglicht es den Fertigungsressourcen, sich auf Dimensionen zu konzentrieren, die sich tatsächlich auf Montage und Leistung auswirken.

Branchenreferenzen zur Bearbeitung betonen, dass die Toleranzfähigkeit von der Geometrie und den Prozessbedingungen abhängt und nicht eine einzige universelle Zahl ist. :contentReference[oaicite:2]{index=2}

Warum ist die Oberflächenbeschaffenheit wichtig?

Die Oberflächenbeschaffenheit ist mehr als nur eine optische Anforderung. Es kann Reibung, Verschleiß, Abdichtung, Lagerkontakt, Gleitverhalten, Korrosionsschutz und Montageleistung beeinflussen.

Zu den üblichen Anforderungen an die Oberflächengüte von gedrehten Bauteilen gehören etwa Ra 3,2 μm für viele allgemein bearbeitete Oberflächen, Ra 1,6 μm für glattere Funktionsflächen und Ra 0,8 μm oder weniger für ausgewählte Präzisionsanwendungen. Anspruchsvollere Oberflächen erfordern möglicherweise Schleifen oder Polieren, anstatt nur zu drehen. :contentReference[oaicite:3]{index=3}

Aus diesem Grund sollten Ingenieure ermitteln, welche Oberflächen tatsächlich funktionsfähig sind. Ein Lagerzapfen, eine Dichtfläche oder eine Gleitschnittstelle erfordern möglicherweise eine andere Oberfläche als eine äußere Spielfläche.

• Funktionsflächen:Geben Sie die erforderliche Oberfläche entsprechend den Betriebsbedingungen an.
• Dichtflächen:Berücksichtigen Sie sowohl Rauheit als auch Oberflächenfehler.
• Gleitflächen:Berücksichtigen Sie Reibung und Verschleiß.
• Kosmetische Oberflächen:Definieren Sie die Erwartungen an das Erscheinungsbild getrennt von den funktionalen Anforderungen.

Wie werden Präzisionsdrehteile geprüft?

Die Inspektion sollte direkt mit der technischen Zeichnung verbunden sein. Es ist nicht immer notwendig, jedes mögliche Merkmal mit derselben Methode zu messen; Der Inspektionsplan sollte sich auf kritische Abmessungen und funktionale Anforderungen konzentrieren.

Ein umfassender Qualitätskontrollprozess kann Folgendes umfassen:

1. Überprüfung des eingehenden Materialsum das angegebene Material zu bestätigen.
2. Erststückkontrolleum den Produktionsprozess vor der Serienproduktion zu überprüfen.
3. In-Prozess-Messungum Maßabweichungen während der Produktion zu erkennen.
4. Abschließende Maßkontrollegegen Zeichnungsanforderungen.
5. Überprüfung der Oberflächengütefür ausgewiesene Funktionsbereiche.
6. GewindeinspektionVerwendung geeigneter Lehren oder Messgeräte.
7. DokumentationB. Maßberichte, wenn der Kunde dies verlangt.

Bei besonders anspruchsvollen Teilen kann eine Koordinatenmessmaschine oder ein optisches Messsystem eine umfassendere Maßüberprüfung ermöglichen. Inspektionsberichte und Erstmusterdokumentationen können Einkaufs- und Entwicklungsteams auch dabei helfen, eine Produktionskonsistenz sicherzustellen.

Wie sollten Ingenieure diese Komponenten entwerfen?

Gutes Design ist eine der effektivsten Möglichkeiten, die Herstellbarkeit zu verbessern, ohne die Funktion zu beeinträchtigen.

• Identifizieren Sie kritische Abmessungen und Funktionsflächen eindeutig.
• Vermeiden Sie es, bei jeder Abmessung extrem enge Toleranzen anzuwenden.
• Verwenden Sie nach Möglichkeit Standardgewindespezifikationen.
• Stellen Sie geeignete Radien und Fasen bereit, wenn der Werkzeugzugang dies erfordert.
• Berücksichtigen Sie die Wandstärke und die Möglichkeit einer Verformung.
• Geben Sie die Oberflächenrauheit nur dort an, wo sie einem funktionalen Zweck dient.
• Definieren Sie Materialqualitäten klar.
• Identifizieren Sie die Anforderungen an die Wärmebehandlung und Oberflächenbehandlung.
• Stellen Sie vollständige 2D-Zeichnungen und genaue 3D-Modelle bereit, sofern verfügbar.

Ein praktischer Grundsatz besteht darin, beim Design eher auf die Funktion als auf maximale theoretische Präzision zu achten. In Fertigungsreferenzen wird immer wieder darauf hingewiesen, dass unnötig enge Toleranzen die Bearbeitungszeit, die Prüfanforderungen und die Produktionskomplexität erhöhen können. :contentReference[oaicite:4]{index=4}

Wo werden komplexe Präzisionsdrehteile eingesetzt?

Da sich das Drehen besonders für Rotations- und Zylindergeometrien eignet, kommen in vielen Industrieanlagen präzisionsgedrehte Bauteile vor.

Worauf sollten Käufer bei einem Fertigungspartner achten?

Die Auswahl eines Lieferanten für komplexe Präzisionskomponenten erfordert mehr als den Vergleich der Stückpreise. Der Hersteller muss nachweisen, dass er die technischen Anforderungen versteht und wiederholt Komponenten produzieren kann, die diese Anforderungen erfüllen.

Wichtige Bewertungspunkte sind:

1. Bearbeitungsmöglichkeiten:Stellen Sie sicher, dass die Ausrüstung mit der Komponentengeometrie übereinstimmt.
2. Materialerfahrung:Fragen Sie nach, ob der Lieferant das angegebene Material regelmäßig verarbeitet.
3. Qualitätskontrolle:Überprüfen Sie die Inspektionsausrüstung, -verfahren und -dokumentation.
4. Technische Unterstützung:Stellen Sie fest, ob der Lieferant vor der Produktion Bedenken hinsichtlich der Herstellbarkeit erkennen kann.
5. Produktionskonsistenz:Fragen Sie, wie Maßabweichungen bei größeren Produktionsläufen überwacht werden.
6. Finishing-Fähigkeit:Bestätigen Sie, ob erforderliche Folgebehandlungen zuverlässig koordiniert werden können.
7. Kommunikation:Stellen Sie sicher, dass technische Fragen schnell und präzise gelöst werden können.
8. Rückverfolgbarkeit:Legen Sie für anspruchsvolle Anwendungen Anforderungen an Material- und Produktionsaufzeichnungen fest.

Qingdao Tuoyuan Metallprodukte Co., Ltd. kann Kunden unterstützen, die maßgeschneiderte Metallkomponenten benötigen, bei denen Maßkontrolle, detaillierte Zeichnungen, Materialauswahl und wiederholbare Produktion wichtig sind. Für Beschaffungsteams ist die Bereitstellung der vollständigen technischen Zeichnung und die klare Identifizierung kritischer Anforderungen ein effektiver Ausgangspunkt für die technische Bewertung und Angebotserstellung.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Standarddrehteil und einem komplexen Präzisionsdrehteil?

Ein Standarddrehteil hat im Allgemeinen eine relativ einfache zylindrische Geometrie und herkömmliche Maßanforderungen. Ein komplexes Präzisionsdrehteil kann mehrere Durchmesser, Innenmerkmale, Gewinde, Nuten, Querbohrungen, enge Toleranzen, kontrollierte Rundlaufabweichungen und spezifische Oberflächengüten in einem Bauteil vereinen.

Wie genau können komplexe Präzisionsdrehteile sein?

Die Genauigkeit hängt von Material, Geometrie, Maschinenkonfiguration, Werkzeugausstattung, Werkstückhalterung, Prozessstabilität und Prüfmethoden ab. Bei der allgemeinen CNC-Drehbearbeitung kann man in der Regel etwa ±0,05 mm erreichen, während ausgewählte Präzisionsmerkmale etwa ±0,01 mm oder weniger erreichen können, wenn die Konstruktion und der Prozess dies zulassen. Diese Zahlen sollten als projektspezifische Leistungsreferenzen und nicht als allgemeine Garantien betrachtet werden. :contentReference[oaicite:5]{index=5}

Welche Materialien werden üblicherweise für Präzisionsdrehteile verwendet?

Zu den gängigen Optionen gehören Edelstahl, Kohlenstoffstahl, legierter Stahl, Aluminium, Messing, Kupfer und technische Kunststoffe. Das geeignete Material hängt von Festigkeit, Korrosionsbeständigkeit, Temperatur, Verschleiß, Gewicht, elektrischen Eigenschaften und der Betriebsumgebung ab.

Müssen komplexe Drehteile nachbearbeitet werden?

Nicht immer. Einige Komponenten können direkt durch CNC-Drehen fertiggestellt werden, während andere möglicherweise Schleifen, Polieren, Wärmebehandlung, Plattieren, Eloxieren, Passivieren oder andere Endbearbeitungsprozesse erfordern, um spezifische Funktionsanforderungen zu erfüllen.

Warum ist die Oberflächenbeschaffenheit bei Drehteilen wichtig?

Die Oberflächenbeschaffenheit kann Reibung, Verschleiß, Abdichtung, Lagerkontakt, Gleitverhalten und Aussehen beeinflussen. Funktionsoberflächen sollten daher Anforderungen erhalten, die ihren tatsächlichen Betriebsbedingungen entsprechen, anstatt automatisch die gleichen Oberflächenspezifikationen auf das gesamte Bauteil anzuwenden.

Welche Informationen sollten bei der Angebotsanfrage enthalten sein?

Eine nützliche Ausschreibung sollte die 2D-Zeichnung, das 3D-Modell (falls verfügbar), die Materialqualität, die Menge, die Toleranzen, die Anforderungen an die Oberflächenbeschaffenheit, das Gewinde, die Wärmebehandlung, die Oberflächenbehandlung, die Inspektionsanforderungen, die Verpackungserwartungen und die Lieferanforderungen umfassen. Vollständige technische Informationen ermöglichen dem Hersteller eine genauere Bewertung des Projekts.

Kann ein Bauteil Drehen und Fräsen kombinieren?

Ja. Fräs-Dreh-Geräte und Drehzentren mit angetriebenen Werkzeugen können Drehen mit Vorgängen wie Bohren, Gewindeschneiden, Schlitzen und Fräsen kombinieren. Dies kann die Anzahl der Setups für geeignete Komponentendesigns reduzieren und dazu beitragen, Positionsbeziehungen zwischen Features aufrechtzuerhalten. :contentReference[oaicite:6]{index=6}

Abschluss

Komplexe Präzisionsdrehteile sind konstruierte Komponenten, bei denen Geometrie, Maßhaltigkeit, Materialeigenschaften, Oberflächenbeschaffenheit und Produktionswiederholbarkeit zur endgültigen Leistung beitragen. Der effektivste Fertigungsansatz beginnt mit einer klaren technischen Zeichnung, einer geeigneten Materialauswahl, realistischen Toleranzen, sorgfältig geplanten Bearbeitungsvorgängen und Prüfmethoden, die die tatsächliche Funktion des Bauteils widerspiegeln.

Für Ingenieure und Einkaufsteams kommt es nicht einfach darauf an, die kleinstmögliche Toleranz zu fordern. Stattdessen sollte jede Anforderung mit Montage, Bewegung, Abdichtung, Belastung, Verschleiß oder einer anderen messbaren Funktion verbunden sein. Dieser Ansatz kann dazu beitragen, die Fertigungskomplexität zu kontrollieren und gleichzeitig die von der fertigen Komponente erwartete Leistung aufrechtzuerhalten.

Wenn Sie kundenspezifische Wellen, Buchsen, Armaturen, Steckverbinder, mechanische Präzisionskomponenten oder andere komplizierte Drehprodukte entwickeln,Qingdao Tuoyuan Metallprodukte Co., Ltd.kann Ihre technischen Anforderungen und Produktionsbedürfnisse bewerten.Teilen Sie Ihre Zeichnungen, Spezifikationen, Materialien und Mengen mitKontaktieren Sie unsum eine passende Fertigungslösung für Ihr Projekt zu besprechen.
