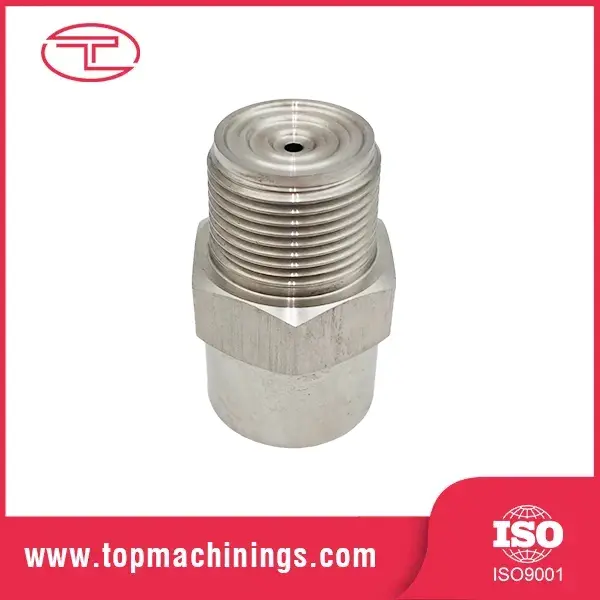

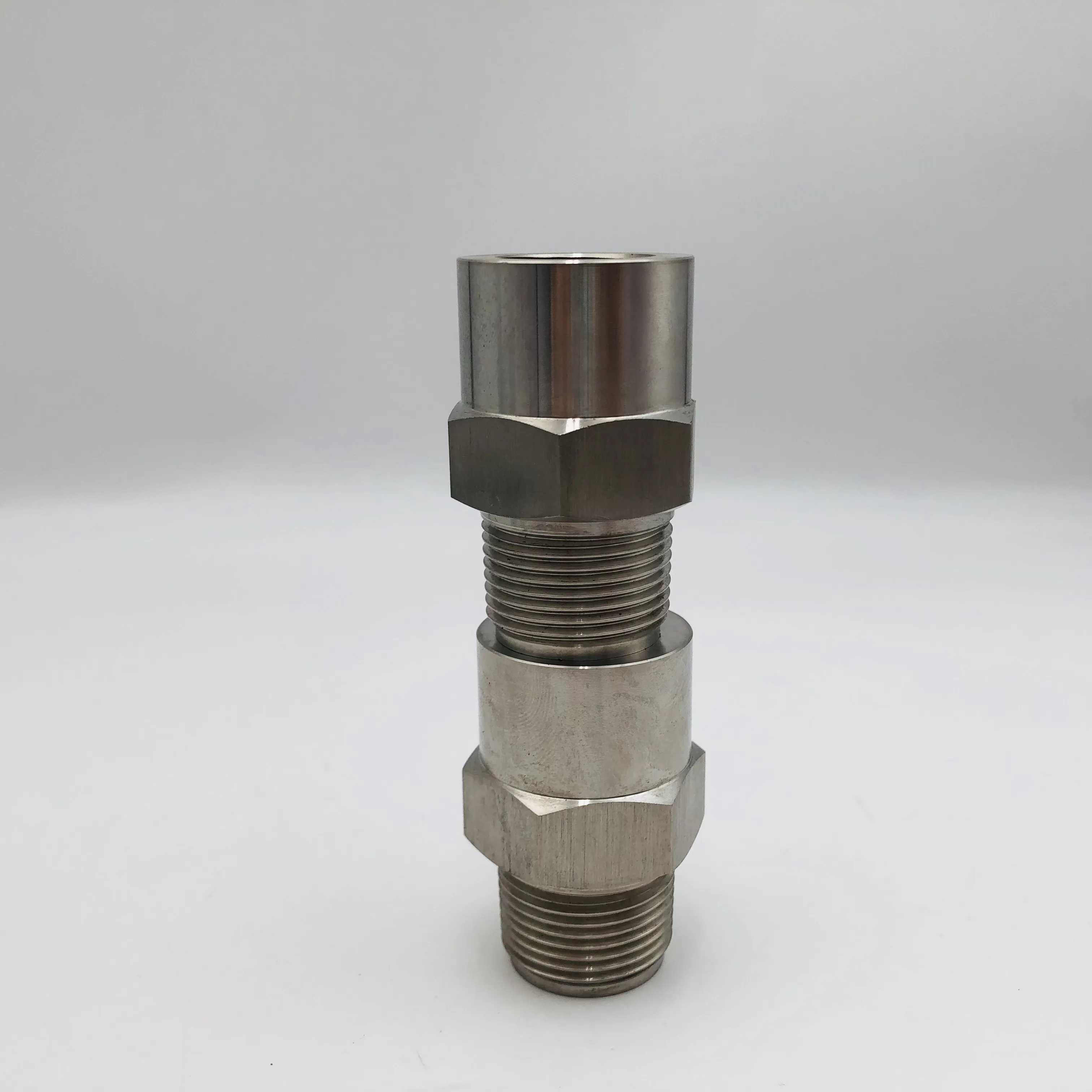

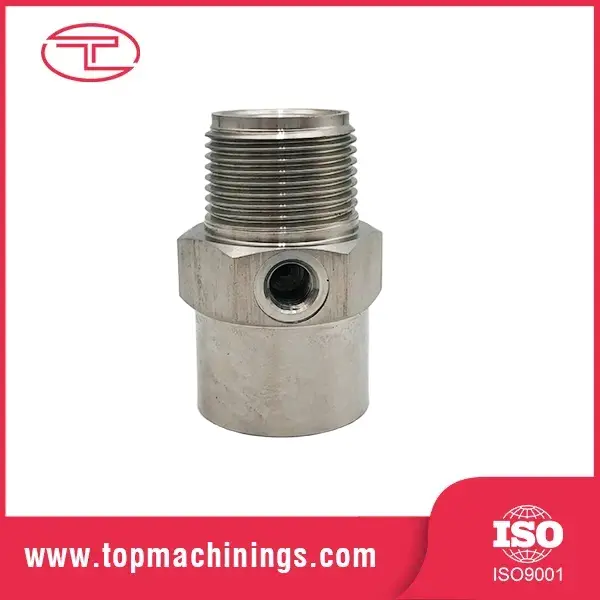

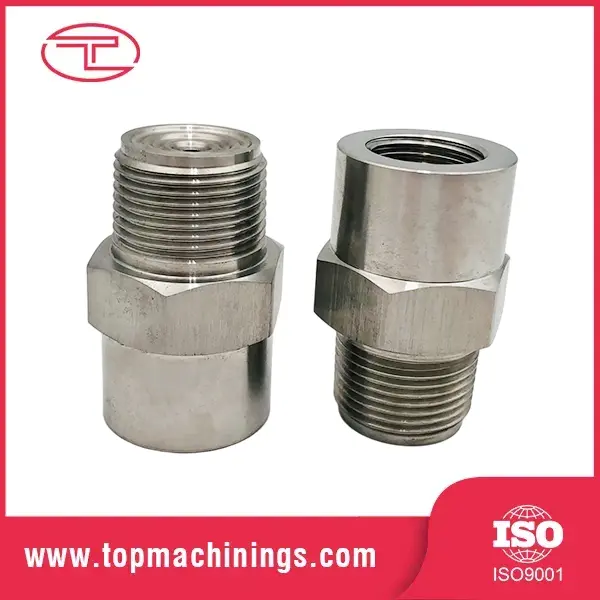

Vollkegel-Sprühdüsen aus Edelstahl

Die von Tuoyuan hergestellten maßgeschneiderten Vollkegel-Sprühdüsen aus Edelstahl bilden ein vollständig kreisförmiges Sprühmuster. Die einzigartige interne Flügelstruktur und die großen, glatten Innenkanäle sorgen für eine gleichmäßige Verteilung mittlerer bis großer Wassertröpfchen bei verschiedenen Durchflussraten und Betriebsdrücken.

Anfrage absenden

Produktbeschreibung

Tuoyuan-Vollkegel-Sprühdüsen aus Edelstahl erzeugen vollrunde Vollkegelsprays mit Winkeln von 45° bis 108° und liefern dank optimierter interner Flügel und ungehinderter Strömungswege gleichmäßige mittlere und große Tröpfchen über weite Durchfluss- und Druckbereiche.

Standardmäßig aus Edelstahl gefertigte Vollkegel-Zerstäuberdüsen bieten präzise Abmessungen für flächendeckende Arbeiten.

Datenblatt

Gewindegröße	Flusscode	Öffnungsdurchmesser. (mm)	Max. freier Durchgangsöffnungsdurchmesser (mm)	0,5 bar	0,7 bar	1,5 bar	2 bar	3 bar	4 bar	5 bar	6 bar	7 bar	10 bar	1,5 bar Winkel (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

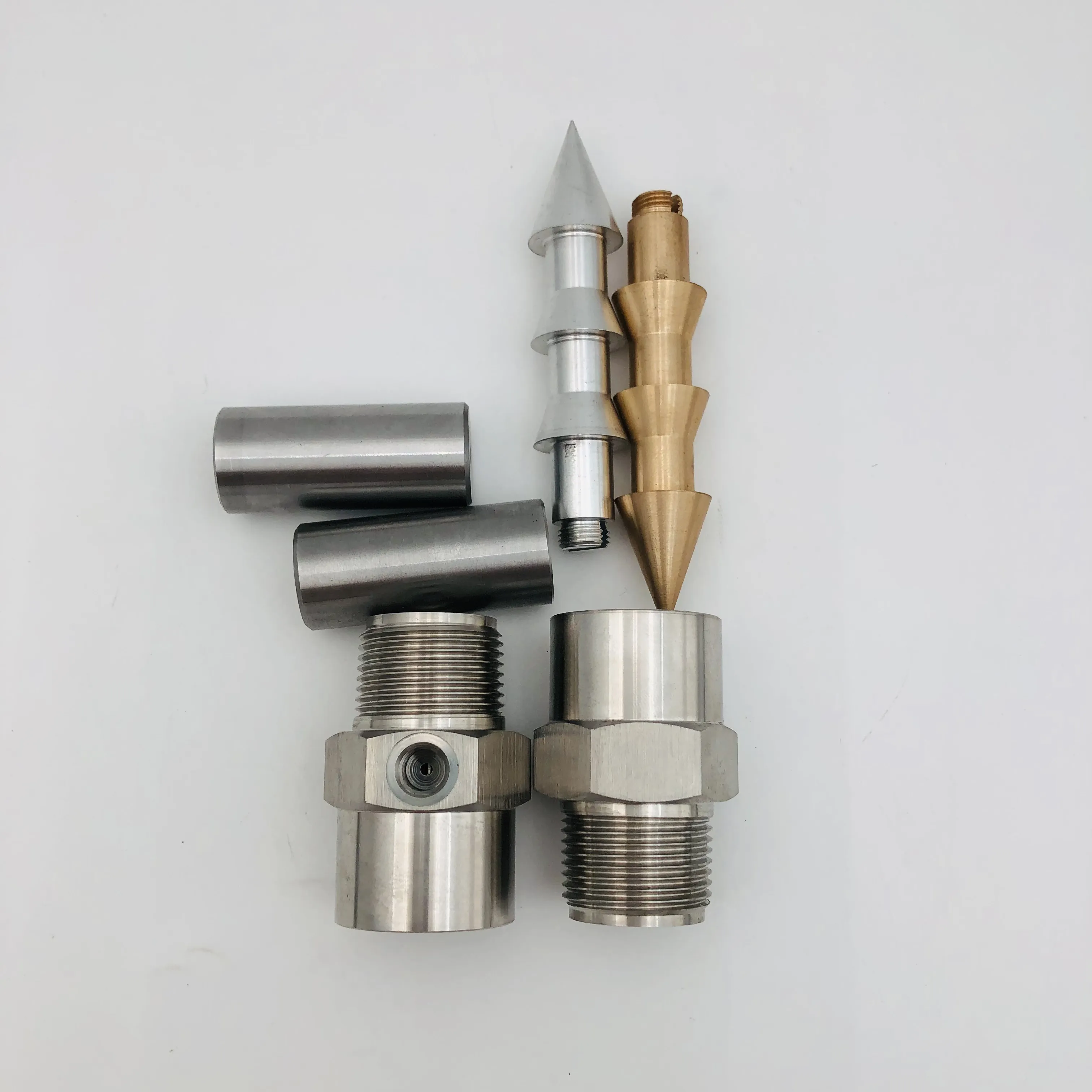

Funktionsprinzip und Struktur

Die Vollkegel-Sprühdüsen aus Edelstahl liefern dank ihrer einzigartig konstruierten inneren Flügel oder Wirbelkammer ein gleichmäßiges Vollkreis-Sprühmuster.

Verwirbelung der Flüssigkeit: Nachdem die Flüssigkeit in die Düse geflossen ist, zwingen interne Flügel oder Wirbelkomponenten die Flüssigkeit dazu, sich mit hoher Geschwindigkeit zu drehen.

Mischen und Zerstäuben: Die verwirbelte Flüssigkeit vermischt sich in der Düsenkammer. Beim Austritt aus der Öffnung wird die Flüssigkeit durch starke Scherkräfte und einen plötzlichen Druckabfall sofort in winzige, feine Tröpfchen zerlegt.

Gleichmäßige Verteilung: Präzise geformte Flügel gewährleisten eine gleichmäßige Strömungsabdeckung über den gesamten Sprühkegel, vom äußeren Rand bis zur Mitte.

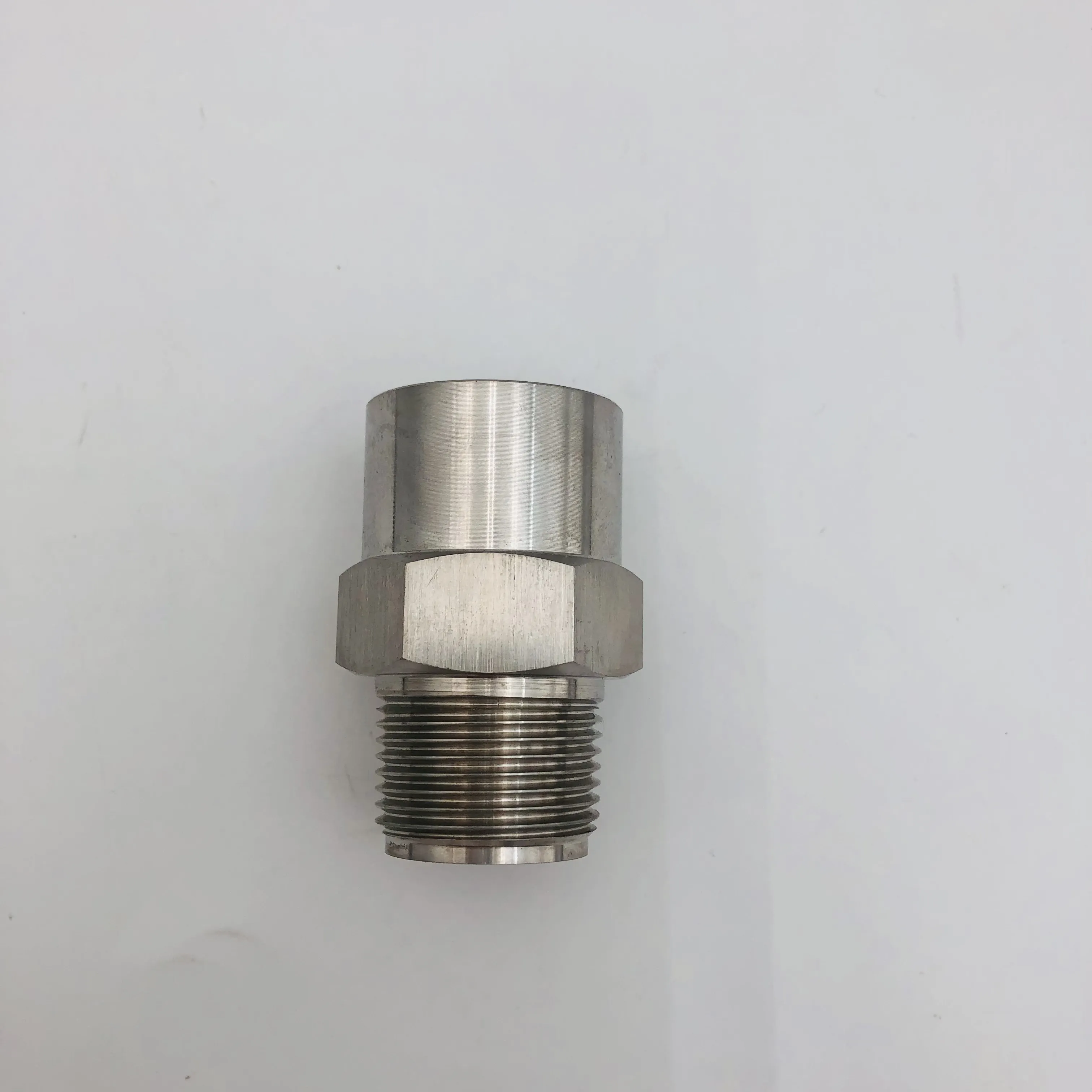

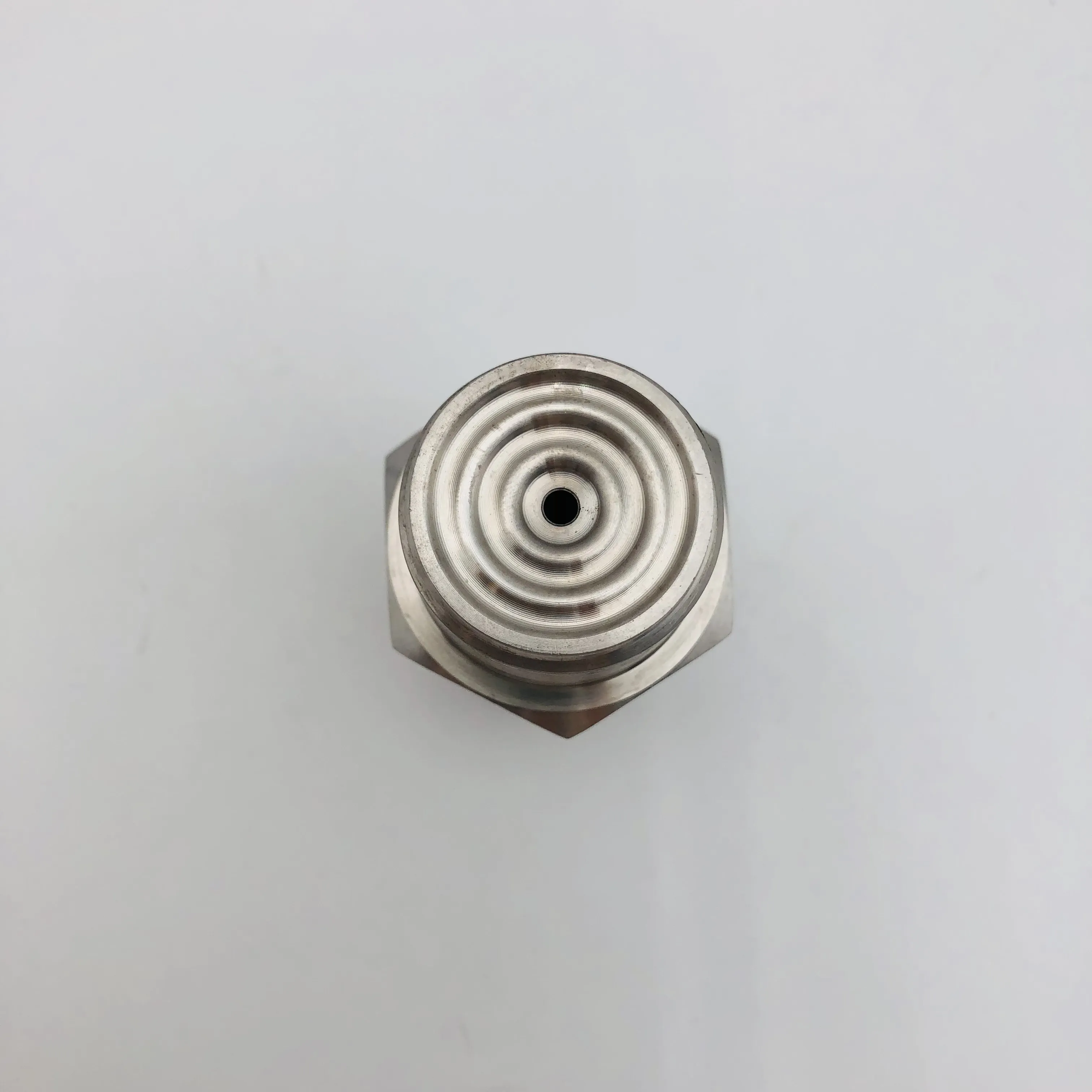

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Kundenfallstudien und echte Käuferbewertungen

Projekthintergrund

Ein großer lokaler Steinbruch für Zuschlagstoffe in Südostasien war mit starker Staubverschmutzung im Brechbereich, an den Übergabepunkten der Förderbänder, auf den Lagerplätzen und in den Verladegängen konfrontiert. Die Anlage verwendete einst gewöhnliche Sprühdüsen aus Gusseisen und Kunststoff zur Nebelstaubunterdrückung. Diese alten Düsen hatten offensichtliche Nachteile: leichter Abrieb durch gemischtes Sedimentwasser, häufige interne Verstopfung durch Sandpulver, ungleichmäßige Sprühverteilung, kurze Lebensdauer und häufige Abschaltungen beim Austausch. Darüber hinaus verstieß übermäßiger Schwebestaub gegen die örtlichen Umweltinspektionsnormen, was zu täglichen Produktionseinschränkungen führte.

Maßgeschneiderte Lösung, die wir bereitgestellt haben

Das Werk hat unsere Vollkegel-Sprühdüsen aus Edelstahl SUS304 und SUS316 für die Renovierung der gesamten Baustelle übernommen. Wir haben Mitteldruck-Weitwinkel-Vollkegelmodelle für feste Nebelstangen, Werkstatt-Sprühleitungen und geschlossene Staubunterdrückungsleitungen mit Förderband abgestimmt.

Kundenrezension

„Wir haben schon viele billige Sprühdüsen getestet, die meisten werden innerhalb einer Woche durch Sandschlamm verstopft. Diese rostfreie Vollkegeldüse funktioniert perfekt mit unserem Zerstäuberauslass-Sprühsystem. Die Kegelsprühabdeckung ist voll, der Nebel ist gleichmäßig und verstopft kaum, selbst bei Verwendung von werksseitig zirkulierendem Wasser. Weniger Wartungsarbeiten, stabiler Betrieb den ganzen Tag. Ein lohnenswerter Großkauf für die Unterdrückung von Steinbruchstaub.“

Beispielanzeige

Produktparameter

Produktname	Vollkegel-Sprühdüsen aus Edelstahl
Materialien	304, 316, 316L, Messing
Durchflussrate	Maßgeschneidert
Sprühwinkel	Maßgeschneidert
Stil	Gewindegröße
BB-Vollkegel-Sprühdüsen	1/8"-2"
HH-Vollkegel-Sprühdüsen	1/8"-2"
GG Vollkegel-Sprühdüsen	1/8"-3/4"
SJV-B Vollkegel-Sprühdüsen	1/8"-3/4"

Anwendung von Vollkegel-Sprühdüsen aus Edelstahl

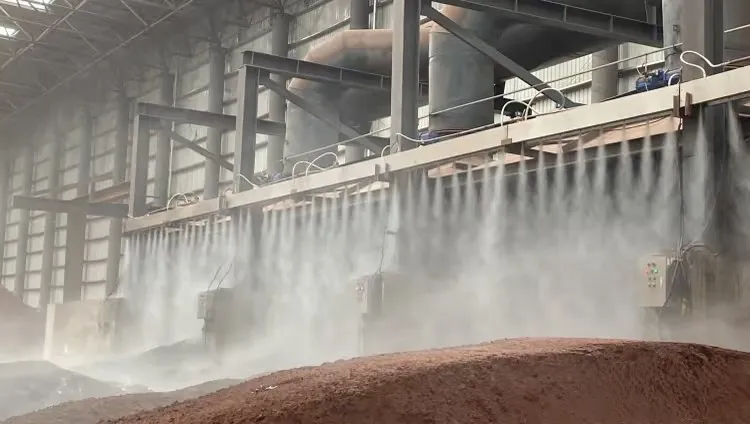

1. Sand- und Kiesanlagen erzeugen während des mechanischen Sandproduktions- und Zerkleinerungsprozesses eine große Menge Schwebestaub. Die Vollkegel-Sprühdüsen aus Edelstahl unterdrücken Emissionen, indem sie dichten, feinen Wassernebel in die Luft sprühen. Dadurch fallen diese Staubpartikel aufgrund der Schwerkraft nach unten, wodurch eine hocheffiziente Staubunterdrückung an der Quelle erreicht wird.

2. Getreide- und Ölverarbeitungsanlagen sammeln beim Entladen, Fördern und Reinigen von Material leicht brennbaren organischen Staub an. Das Zerstäubungssystem versprüht präzise Mikrowassernebel an den Materialübergabepunkten. Durch diesen Vorgang wird das potenzielle Risiko von Staubexplosionen in der Fabrik wirksam reduziert.

3. Schmelz- und Sinterprozesse in metallurgischen Anlagen erzeugen große Mengen giftigen Staubs und Rauchgase mit hoher Temperatur. Hochdruck-Vollkegelsprühdüsen aus Edelstahl reinigen effektiv Werkstattausrüstung, kühlen heiße Öfen und unterdrücken Umgebungsstaub. Die gleichmäßig verteilten Tröpfchen vergrößern die Gas-Flüssigkeits-Kontaktfläche, was die Neutralisierung schädlicher Gase deutlich beschleunigt.

4. Steinbrüche sind bei Sprengungen im Tagebau, Gesteinsbohrungen und der Siebung von Zuschlagstoffen einer starken Staubverschmutzung ausgesetzt. Vollkegel-Sprühdüsen aus Edelstahl unterdrücken weit verbreiteten Staub, beseitigen Abwasserschaum und kühlen heiße Rohstoffe schnell ab. Dieses vielseitige Düsensystem dient auch als hocheffizientes Feuerlöschgerät zum Löschen plötzlich auftretender Brände.

FAQ

F1: Was genau zeichnet eine Vollkegel-Sprühdüse aus Edelstahl aus und wie sieht ihr Sprühmuster aus?

A1: Diese solide Kegelsprühdüse verwendet interne Flügel oder eine Wirbelkammer, um Flüssigkeit in einen feinen Nebel zu zerlegen.

F2: Was sind die Hauptvariablen, die die Tröpfchengröße in diesen Düsen bestimmen?

A2: Betriebsdruck, Düsendurchmesser und Flüssigkeitsviskosität bestimmen die Tröpfchengröße. Höhere Drücke drücken die Flüssigkeit schneller durch die Öffnung, was zu einer feineren Zerstäubung führt.

F3: Edelstahl und Messing. Wie wähle ich das richtige Material aus?

A3: Edelstahl (304/316L) hält extremer Hitze, Verschleiß und hohem Druck stand und ist damit der Industriestandard für metallurgische Anlagen.

Messing bietet eine reibungslose Bearbeitung und eine gute Leistung für kostenempfindliche, nicht korrosive Einrichtungen wie allgemeine Kühlung oder Brandschutz.
