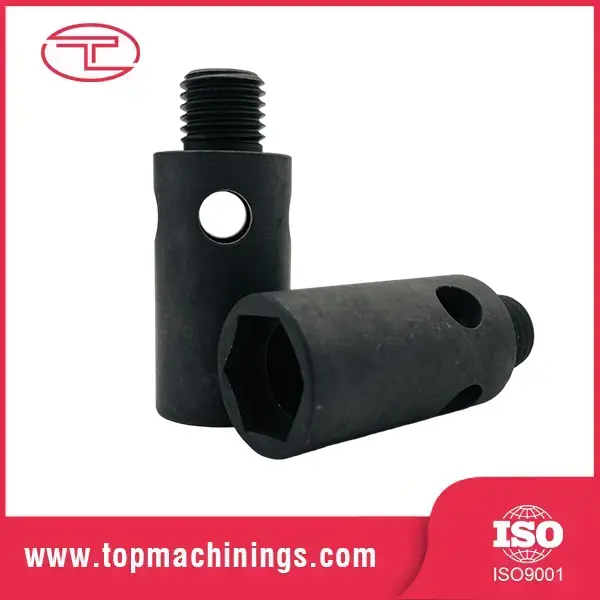

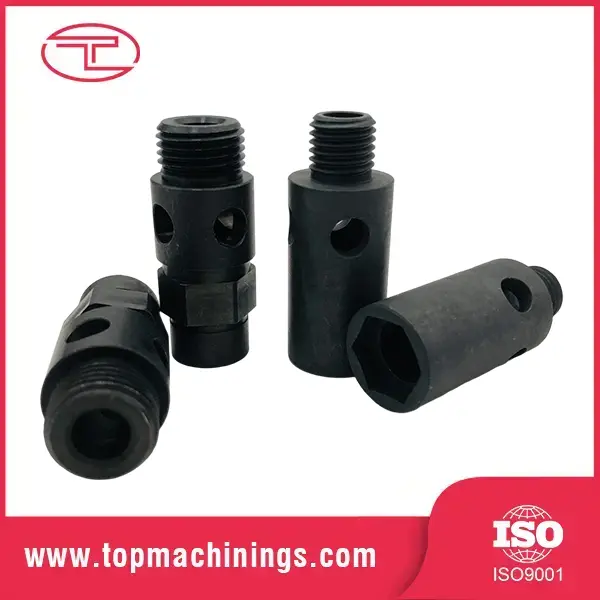

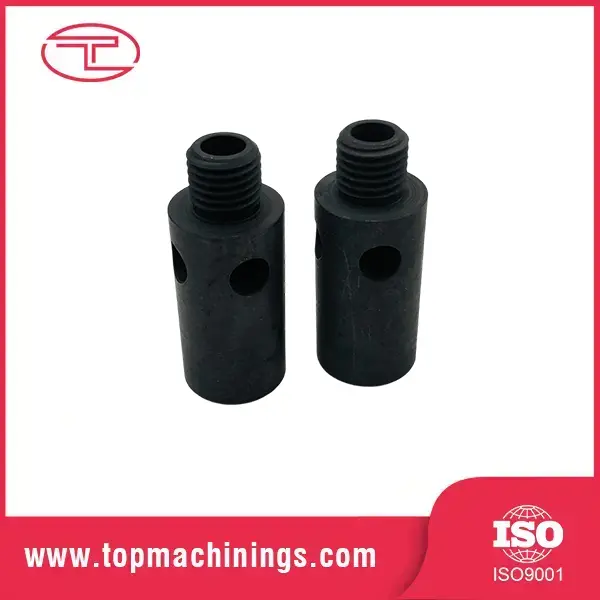

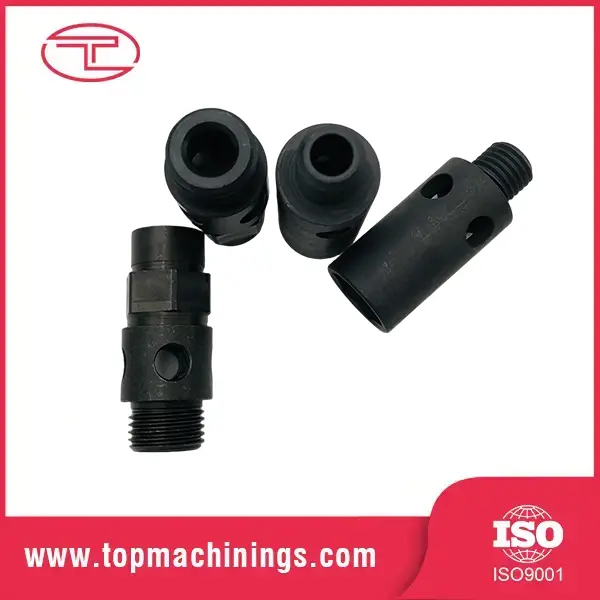

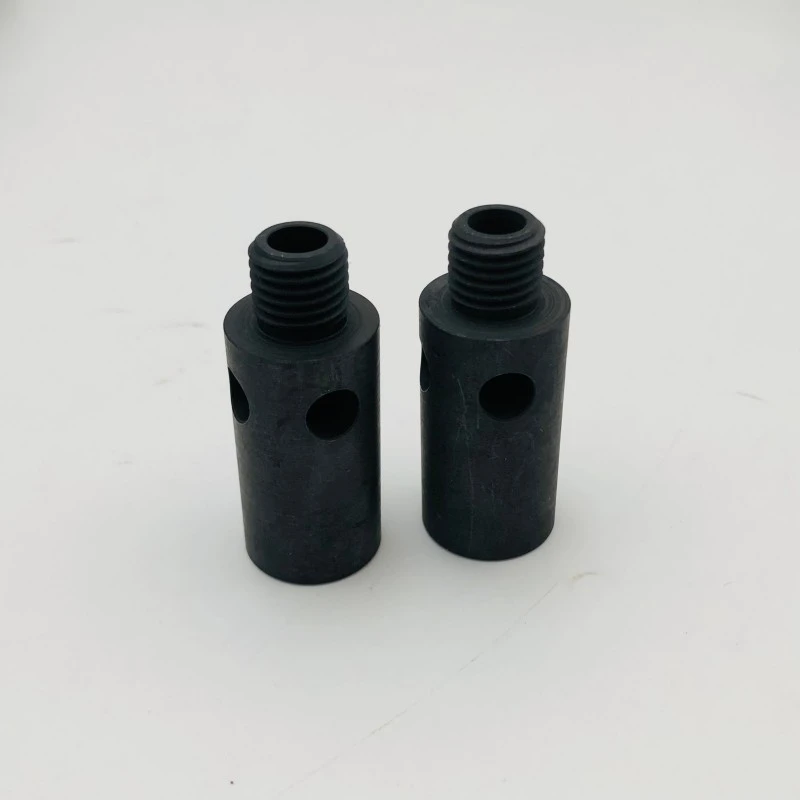

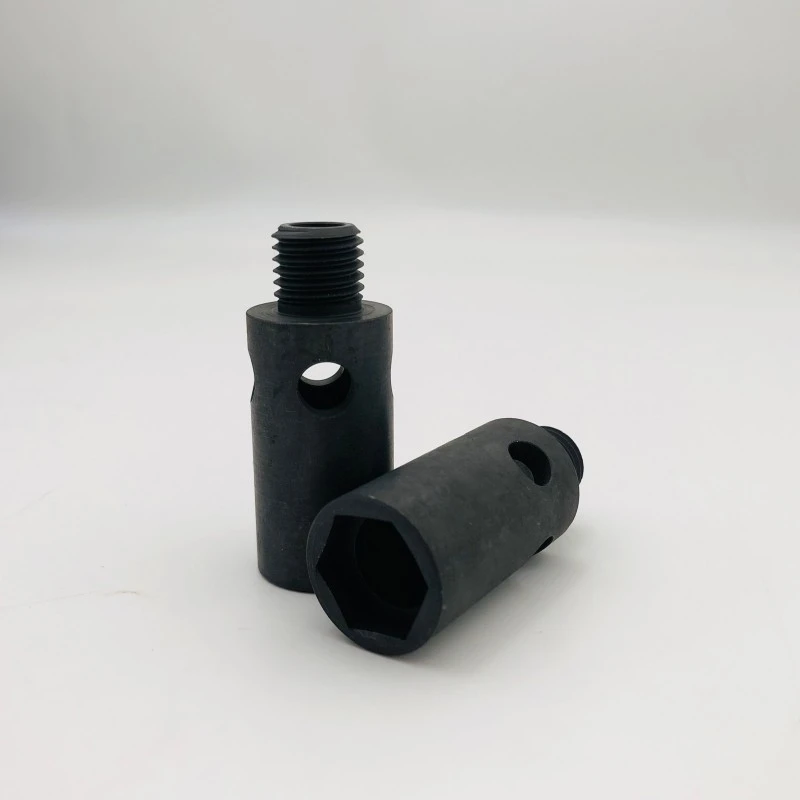

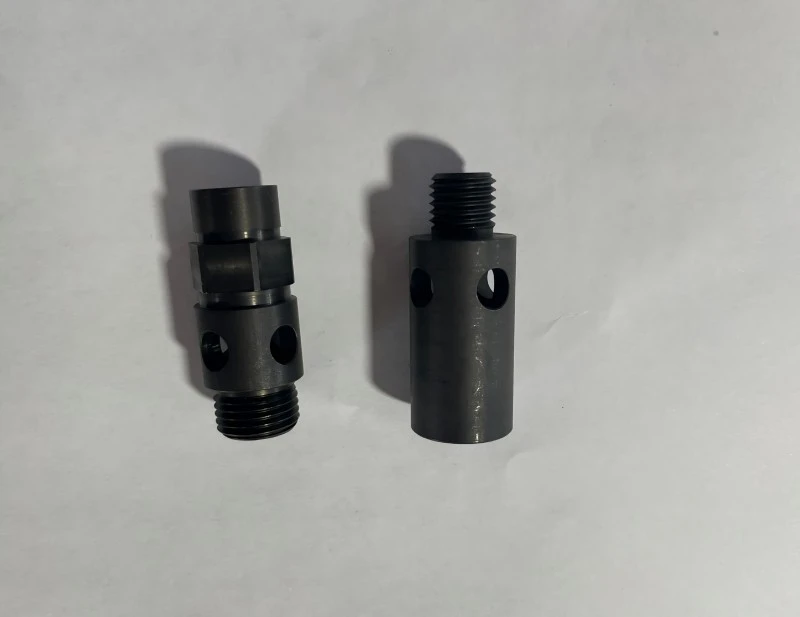

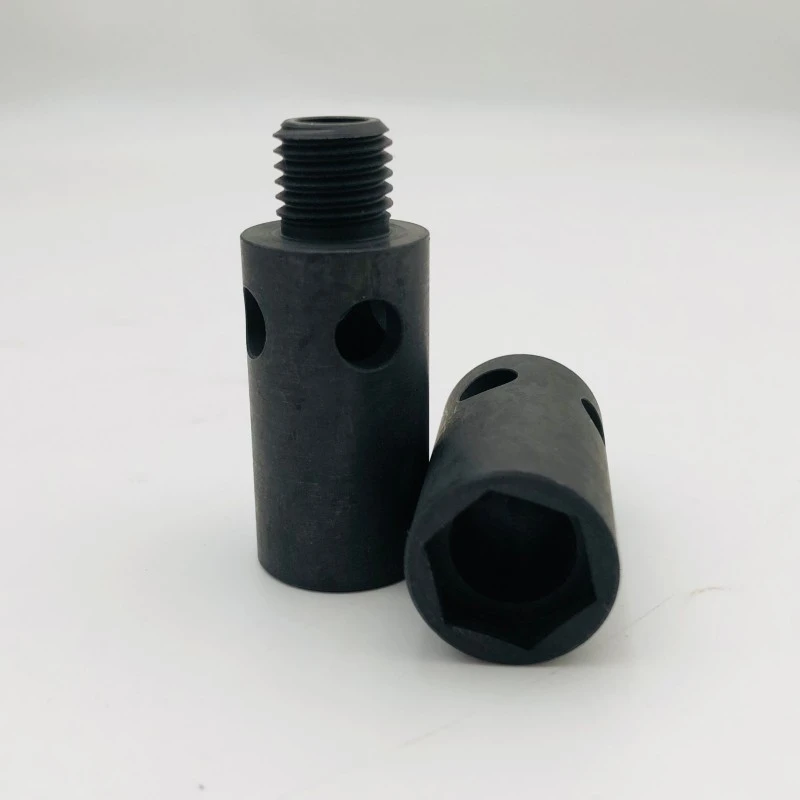

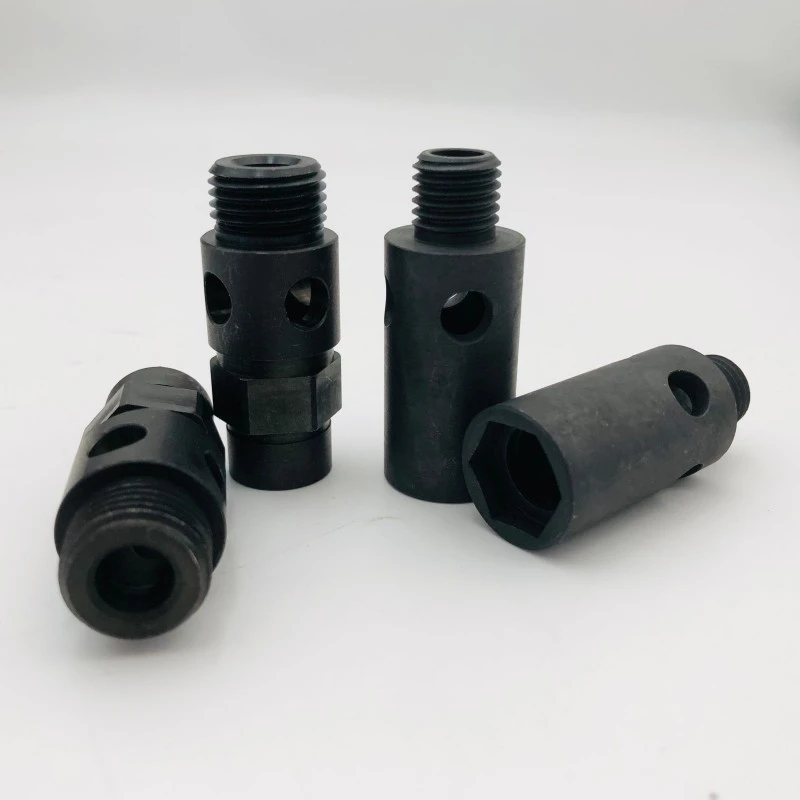

CNC-Bearbeitung Präzisions-Gewindeschaft

Eine Gewindewelle ist ein zylindrisches rotierendes Bauteil mit bearbeiteten Gewinden entlang eines Teils oder der gesamten Länge. Das klassische Beispiel ist die Leitspindel – das Herzstück jeder CNC-Maschine, jedes 3D-Druckers und jedes Linearantriebs –, bei der das Gewinde in eine Mutter eingreift, um die Drehung in eine präzise lineare Bewegung umzuwandeln. Präzisionsgewindewellen für die CNC-Bearbeitung werden jedoch auch als Motorwellen mit Gewindeenden, Spurstangen, Einstellschrauben und Vorschubwellen angeboten.

Was eine gute Gewindewelle von einer schlechten unterscheidet, ist auf den ersten Blick nicht zu erkennen und im Betrieb katastrophal: die Genauigkeit der Gewindesteigung über die gesamte Länge. Eine Leitspindel mit einem kumulativen Steigungsfehler von 0,1 mm über einen Meter Verfahrweg führt dazu, dass Ihre Werkzeugmaschine jedes Mal um 0,1 mm falsch positioniert wird. Das ist der Unterschied zwischen einem Präzisionsteil und einem Problemteil.

Überlegungen zu Design und Material

Gängige Sorten: 4140/42CrMo, 1045 (allgemeine Beanspruchung), SUS303/316 (Korrosionsbeständigkeit), 6061-T6 (leicht)

Gewindeformen: Acme, trapezförmig, metrisch ISO, UNC/UNF, kompatibel mit Kugelgewindetrieben

Wärmebehandlung: Induktionshärten der Gewindeflanken, Durchhärten oder Aufkohlen

Wichtige Merkmale: Mittellöcher zum Schleifen, Keilnuten, Abflachungen, Querlöcher und Stufendurchmesser

Konzentrizität zwischen Gewindesteigungsdurchmesser und Lagerzapfen: ≤ 0,02 mm TIR

Geradheit: 0,05 mm/m Standard, 0,02 mm/m für Präzisionssorten

Bei der CNC-Bearbeitung von Präzisionsgewindewellen ist die Materialwahl eine Leistungsentscheidung: 4140 gehärtet und geschliffen sorgt für lange Lebensdauer und Dimensionsstabilität; 6061-Aluminium ermöglicht leichte Bewegungen mit geringer Trägheit für Hochgeschwindigkeitsanwendungen. Wir empfehlen die Sorte basierend auf Last, Geschwindigkeit und Arbeitszyklus – nicht nur auf dem Preis.

Hauptmerkmale und Vorteile

Präzise Gewinde über die gesamte Länge

Gewinde werden unter CNC-Steuerung an einem Punkt geschnitten oder gewindegefräst, wobei die Steigungsgenauigkeit über die gesamte Gewindelänge überprüft wird – nicht nur am Messgerät. Bei der CNC-Bearbeitung von Präzisionsgewindewellen halten wir den kumulativen Steigungsfehler auf 0,02 mm pro 300 mm, sodass Ihre Maschine an jedem Verfahrpunkt korrekt positioniert ist.

Konzentrische Thread-zu-Journal-Beziehung

Das Gewinde und die Lagerzapfen werden in einer Aufspannung oder auf Zentren zwischen zwei Arbeitsgängen bearbeitet, wobei der Rundlauffehler unter 0,02 mm gehalten wird. Eine rundlaufende Welle verschleißt gleichmäßiger, vibriert weniger und verlängert die Lagerlebensdauer.

Auf den Einsatz abgestimmte Wärmebehandlung

Die Induktionshärtung an den Gewindeflanken sorgt für eine verschleißfeste Oberfläche und hält gleichzeitig den Kern robust für die Drehmomentübertragung. Für Hochzyklusanwendungen karburieren oder durchhärten wir nach Ihren Vorgaben.

Bodendurchmesser, wo es darauf ankommt

Lagerzapfen und Dichtungsoberflächen können auf Ra 0,2 μm mit einer Toleranz von ±0,003 mm zylindrisch geschliffen werden – die Oberflächenbeschaffenheit, die Dichtungen leckagefrei und Lager bei hohen Drehzahlen ruhig hält.

One-Stop: Welle + Beschläge

Wir bearbeiten die gesamte Welle: Gewinde, Keilnuten, Abflachungen, Querbohrungen und Gewindeenden – ein Teil, ein Lieferant, ein Qualitätsstandard. Kein zweiter Anbieter, keine Toleranzstapelung zwischen Komponenten.

Produktspezifikationen

Typische Anwendungen

Als Hersteller und Lieferant von Präzisionsgewindewellen für die CNC-Bearbeitung liefert Tuoyuan Metal Wellen in großen Mengen zu Direktpreisen ab Werk für:

Leitspindeln und Kugelumlaufspindel-kompatible Wellen für CNC-Maschinen und 3D-Drucker

Motorwellen mit Gewindeenden für Kupplungen und Riemenscheiben

Komponenten für Linearantrieb und Elektrozylinder

Zugstangen und Einstellschrauben für Industrieanlagen

Gewindekomponenten für Lenkung und Aufhängung im Automobilbereich

Zuführschächte für Textil-, Verpackungs- und Druckmaschinen

Über uns

Präzisionsbearbeitung ist unser Kerngeschäft

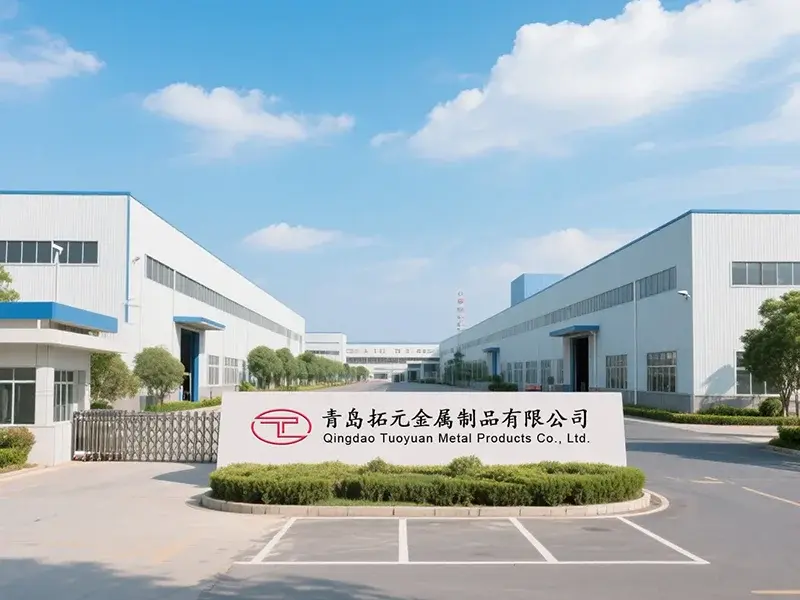

Tuoyuan Metal ist auf Präzisionsdrehteile und CNC-bearbeitete Komponenten spezialisiert – die CNC-Bearbeitung von Präzisionsgewindewellen befindet sich direkt in unserem Steuerhaus. Zehn Jahre Bearbeitungserfahrung, 20 Hochgeschwindigkeits-CNC-Drehmaschinen, 5 Bearbeitungszentren und eine Jahreskapazität von 100 Millionen Stück.

Bewährt auf nordamerikanischen Märkten

60 % unseres Umsatzes gehen nach Nordamerika, wo Kunden enge Toleranzen und zuverlässige Lieferung fordern. Eine Wiederholungskaufrate von 95 % bedeutet, dass unsere Kunden erneut bestellen – die stärkste Qualitätszertifizierung, die es gibt.

Schnelle, klare Kommunikation

Unser Verkaufsteam spricht fließend Englisch und antwortet innerhalb von 24 Stunden. Bei Qualitätsproblemen erhalten Sie innerhalb von 48 Stunden eine Antwort. Keine Sprachbarrieren, kein Umweg.

Integrierter technischer Support

Sie sind sich bezüglich des Materials oder der Wärmebehandlung nicht sicher? Senden Sie uns Ihre Bewerbung und wir empfehlen Ihnen die richtige Note und den richtigen Prozess. Wir unterstützen vom Prototyp bis zur Massenproduktion.

FAQ

F: Stellen Sie Leitspindeln her? Welche Genauigkeit können Sie erreichen? A: Ja – Leitspindeln sind eine unserer Spezialitäten. Standardqualität hält ±0,05 mm pro 300 mm; Die Präzisionssorte hält einen kumulativen Steigungsfehler von ±0,02 mm. Für eine höhere Genauigkeit empfehlen wir Kugelumlaufspindeln, die wir ebenfalls liefern können.

F: Kann man aus einer Probe eine Welle bearbeiten? A: Ja, wir führen ein Reverse Engineering anhand von physischen Mustern und Zeichnungen durch. Wir vermessen das Muster, erstellen eine Zeichnung und stimmen dies vor der Produktion mit Ihnen ab.

F: Welche Wärmebehandlung empfehlen Sie für einen verschleißfesten Faden? A: Für die meisten CNC-Bearbeitungsanwendungen mit Präzisionsgewindewellen und Aktuatoren ist eine Induktionshärtung der Gewindeflanken auf HRC 45–55 die richtige Wahl – harte Oberfläche, zäher Kern. Für extremen Verschleiß stehen Aufkohlen oder Durchhärten zur Verfügung.

F: Können Sie die von Ihnen angegebene Durchmessertoleranz einhalten? A: Ja. Gedrehte Durchmesser halten ±0,02 mm; Bodendurchmesser betragen ±0,005 mm. Unsere CNC-Maschinen haben eine wiederholbare Positionierungsgenauigkeit von ≤ ± 0,003 mm, die durch CMM-Inspektion bei jeder Charge überprüft wird.

F: Was ist Ihr MOQ und Ihre Vorlaufzeit? A: Die Mindestbestellmenge für Prototypen ist flexibel (sogar 1–5 Stück). Produktions-Mindestbestellmenge ab ca. 500 Stück. Die Durchlaufzeit beträgt durchschnittlich 15 Tage, mit Schleifen und Wärmebehandlung 18–20 Tage.
