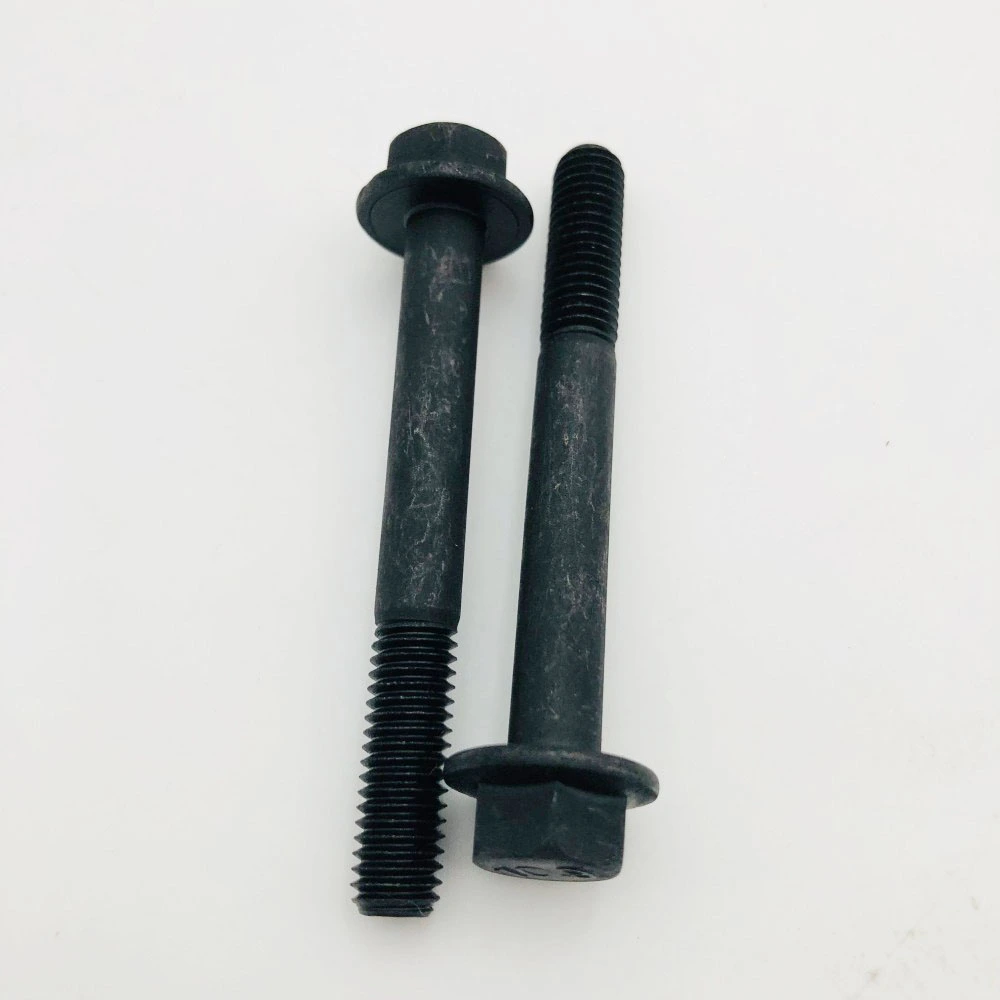

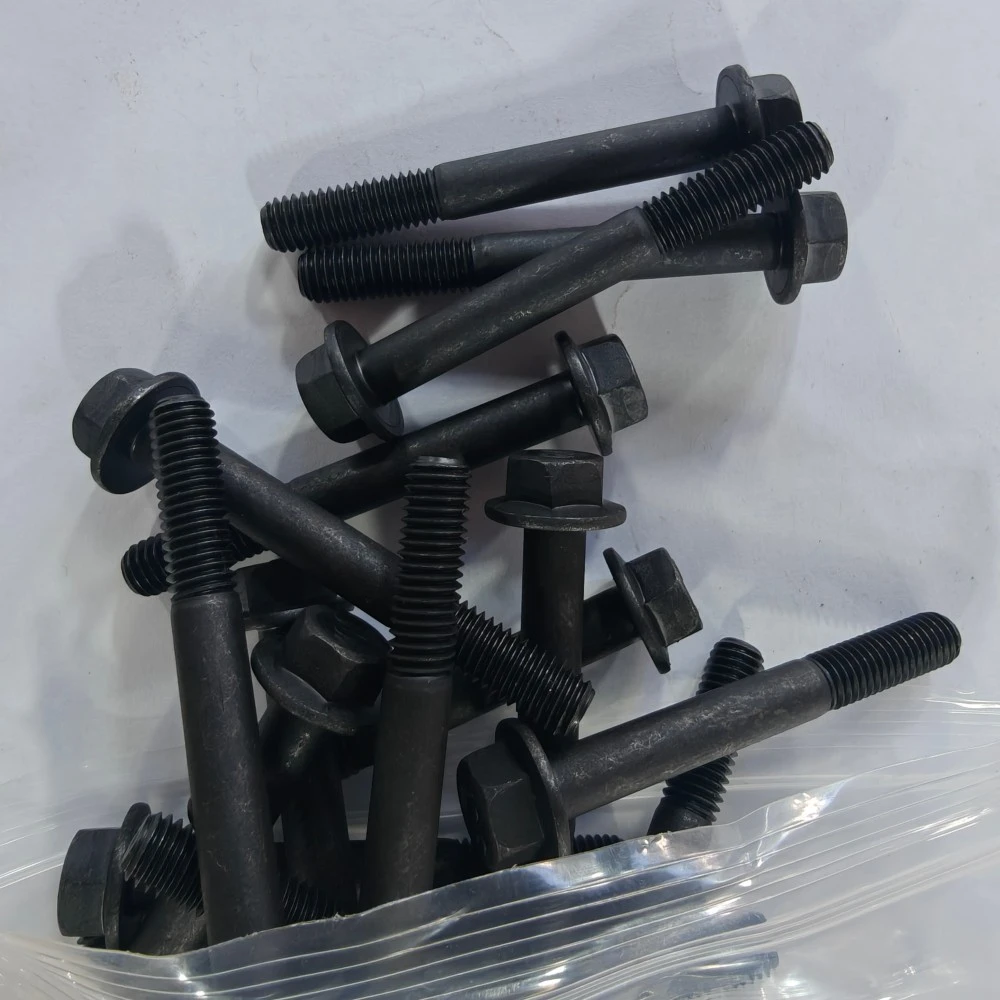

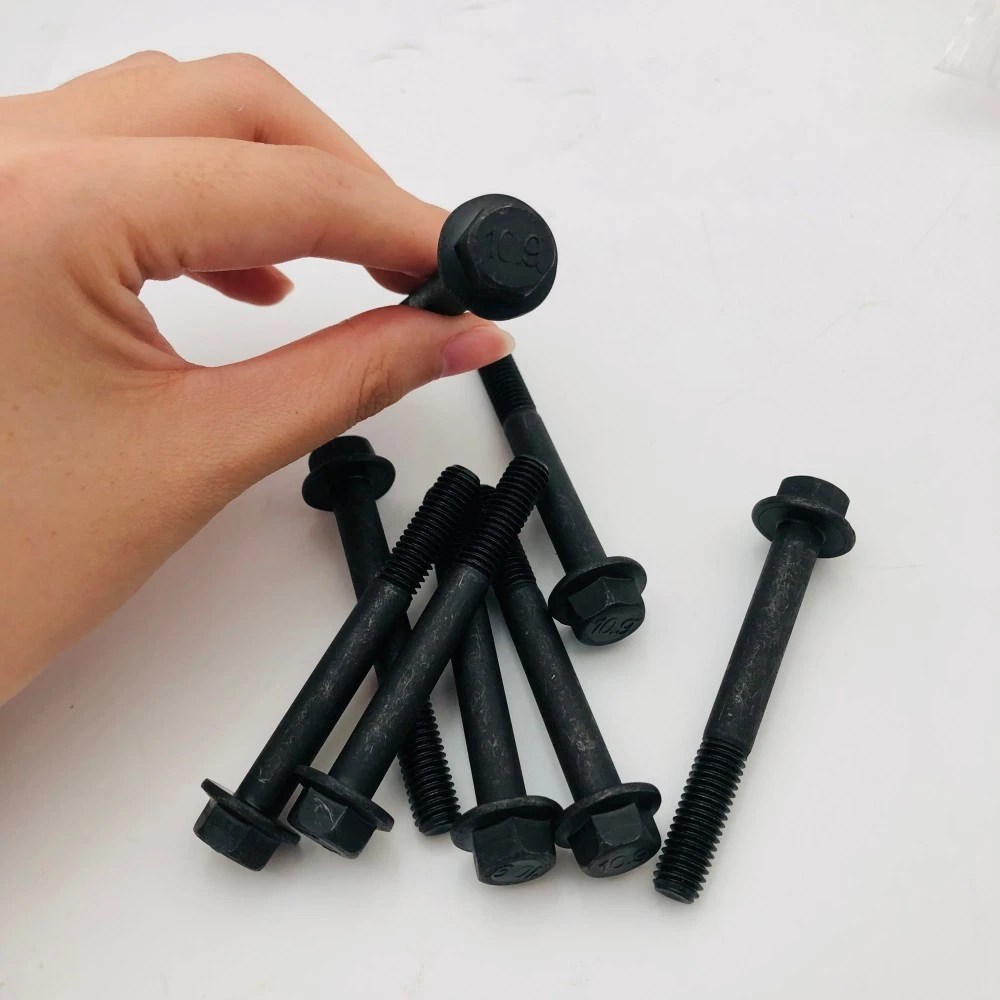

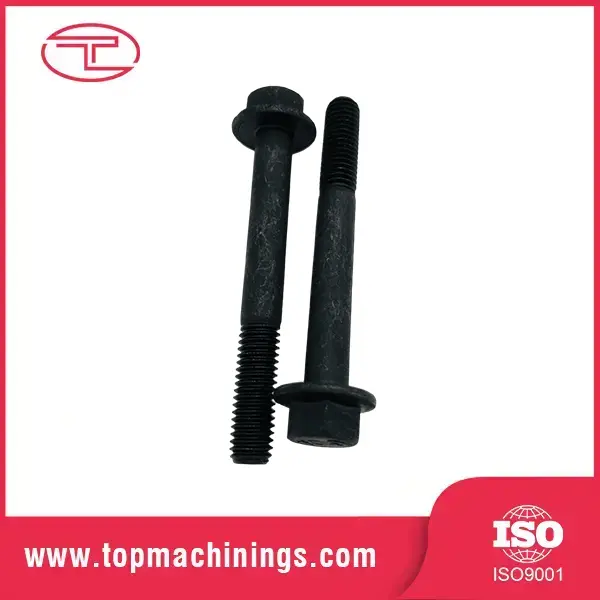

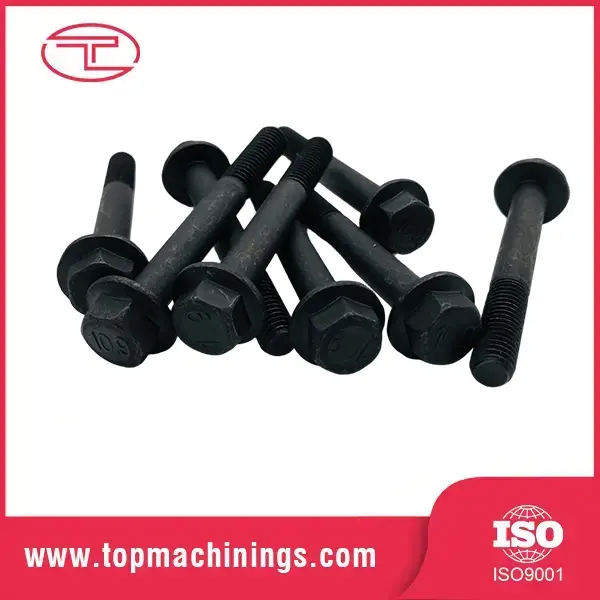

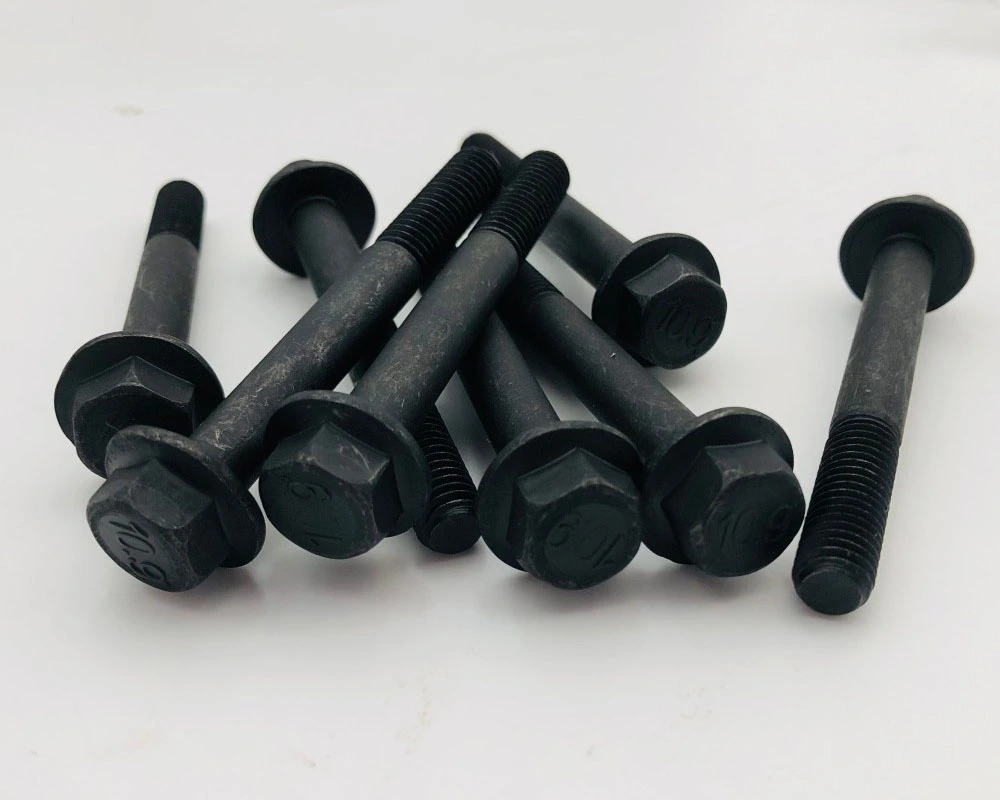

Hochfeste Schwarzoxid-Flanschschrauben

Eine Flanschschraube ist eine Schraube mit einem eingebauten scheibenartigen Flansch unter dem Kopf anstelle einer separaten Unterlegscheibe. Der Flansch verteilt die Klemmlast auf eine größere Auflagefläche, was eine höhere Klemmkraft bedeutet, ohne weiche Materialien zu zerdrücken. Und es entfällt die Notwendigkeit, bei der Montage mit einer losen Unterlegscheibe zu hantieren. Schwarzoxid ist eine chemische Umwandlungsbeschichtung, die der Schraube ihr dunkles Finish verleiht und gleichzeitig eine leichte Korrosionsbeständigkeit verleiht und die Gewindereibung verringert.

Warum ist diese Kombination in der Praxis wichtig? Denn der Flansch erfüllt zwei Aufgaben gleichzeitig: Er verteilt die Last und verhindert ein Lösen. Ingenieure entscheiden sich für Flanschschrauben, wenn sie eine sauberere Baugruppe mit weniger losen Teilen wünschen – Automobilchassis, Maschinenschutz und Strukturverbindungen.

Produktspezifikationen

Qualitäten und Ausführungen

Klasse 8.8: allgemeiner hochfester Einsatz, 800 MPa Zugfestigkeit – Maschinen und Geräte

Güteklasse 10.9: Automobil- und Strukturanwendungen, Zugfestigkeit 1.040 MPa

Güteklasse 12.9: maximale Festigkeit für kritische Verbindungen, 1.220 MPa Zugfestigkeit

Materialien: 40Cr/SCM440, 35CrMo, 42CrMo (AISI 4140-Familie), 1045 für Güte 8,8

Oberflächen: Schwarzoxid (Standard), Verzinkung, Zink-Nickel, Dacromet, Phosphat+Öl

Gewinde: metrisch ISO 6g, UNC/UNF, Voll- oder Teilgewinde pro Zeichnung

Option mit gezahntem Flansch: Zähne unter dem Kopf greifen zur Vibrationsdämpfung in die Gegenfläche

Das schwarze Oxid-Finish ist mehr als nur kosmetisch. Es bildet eine dünne Magnetitschicht, die einen leichten Ölfilm hält und dem Bolzen Korrosionsbeständigkeit in Innenräumen sowie ein einheitliches, professionelles Aussehen verleiht. Für den Einsatz im Freien oder bei Korrosion empfehlen wir Zink-Nickel oder Dacromet – wir beraten Sie je nach Umgebung.

Hochfeste Schwarzoxid-Flanschschrauben – Originalverpackung

Branche: Schwermaschinenbau und Automobilmontage

Material: Legierter Stahl (Güteklasse 10,9 / 12,9)

Finish: Schwarzoxid (Korrosions- und Verschleißfestigkeit)

Ein europäischer Industriemaschinenhersteller hatte Probleme mit der Lockerung von Schrauben und der Oberflächenoxidation an hochbelastbaren Motorlagern unter Bedingungen hoher Vibration und hohem Drehmoment. Sie benötigten kundenspezifische hochfeste Flanschschrauben mit präzisem Gewindeeingriff und überlegener Klemmkraft.

Wir haben kundenspezifische Sechskantflanschschrauben der Güteklasse 10.9 mit integrierten gezahnten Flanschen hergestellt, um die Last gleichmäßig zu verteilen und separate Unterlegscheiben überflüssig zu machen. Für verbesserte Korrosionsbeständigkeit und gleichbleibende Drehmomentleistung wurde eine hochwertige schwarze Oxidoberfläche aufgetragen.

Hauptmerkmale und Vorteile

Festigkeitsklasse 8,8 bis 12,9, zertifizierbar Flanschschrauben aus legiertem Stahl werden wärmebehandelt und auf Güteklasse 8,8, 10,9 oder 12,9 vergütet, was durch Zugversuche und Härteprüfungen bei jeder Charge überprüft wird. Sie erhalten zertifizierte Festigkeit, keine Vermutungen – bei kritischen Verbindungen kommt es auf diese Zertifizierung an.

Integrierter Flansch, weniger lose Teile Der Flansch ersetzt die separate Unterlegscheibe, wodurch die Anzahl der Teile verringert und die Montagezeit verringert wird. In einer Produktionslinie, in der 1.000 Verbindungen pro Schicht montiert werden, spart der Wegfall einer Unterlegscheibe pro Verbindung echte Minuten – und beseitigt eine ganze Reihe von Qualitätsproblemen aufgrund fehlender Unterlegscheiben.

Vibrationsfestigkeit durch Design Der breite Flanschlagerbereich erhöht die Reibung unter dem Kopf und verhindert so eine Selbstlockerung bei Vibrationen. Fügen Sie Verzahnungen unter dem Flansch hinzu, und der Bolzen greift wie eine Sicherungsscheibe in die Oberfläche – ohne Unterlegscheibe.

Konsistentes Drehmoment-Spannungs-Verhalten Schwarzes Oxid und kontrollierte Schmierung sorgen für vorhersehbare Reibung, sodass Drehmomentschlüssel konstante Klemmkräfte erzeugen. Keine Schrauben mehr, die sich bei völlig unterschiedlichen Drehmomenten „fest anfühlen“ – Ihre QC-Drehmomentspezifikation bedeutet tatsächlich etwas.

CNC-Präzision, echte Qualitätskontrolle Gewinde werden mit einer Toleranz von 6 g und voller Dicke gerollt oder geschnitten, und Köpfe werden mit konzentrischen Flanschflächen geformt oder bearbeitet. Durch die 100 % optische Sortierung werden Maßfehler erfasst, bevor sie Ihre Linie erreichen.

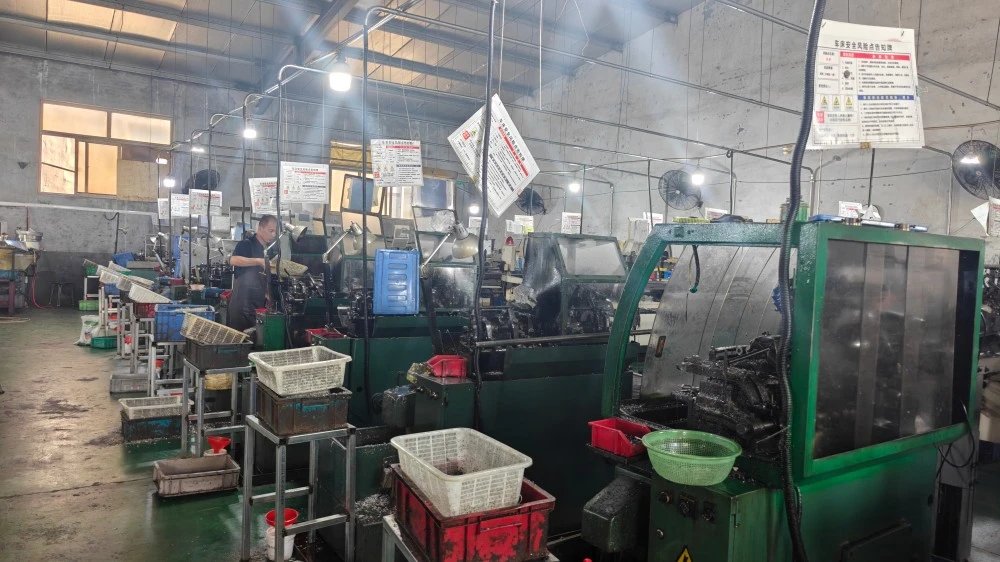

Produktionsprozess

Flanschschrauben bestehen zunächst aus Stangen oder Drähten aus legiertem Stahl, die durch Kaltstauchen oder CNC-Bearbeitung bearbeitet werden. Der Flanschkopf wird geformt, dann werden die Gewinde mit einer Toleranz von 6 g gerollt (für Festigkeit) oder geschnitten (für Präzision). Durch die Wärmebehandlung durch Abschrecken und Anlassen wird die Zielgüte erreicht, gefolgt von der Oberflächenveredelung – Schwarzoxidieren, Plattieren oder Beschichten je nach Spezifikation.

Qualitätskontrolle: Zugprüfung, Härteprüfung, Gewindemessung und Maßkontrolle bei jeder Charge. 100 % optische Sortierung nach Gewindefehlern, beschädigten Flanschen und fehlender Beschichtung. Jeder Lieferung liegen Chargenzertifikate mit tatsächlichen Prüfwerten bei.

Verpackung & Versand

Die Schrauben werden je nach Ihren Montageanforderungen in Großkartons, Polybeuteln oder kundenspezifischen Bausätzen verpackt, mit Rostschutz für den Seetransport. Express für kleine Bestellungen, Seefracht vom Hafen Qingdao für Massengüter. Dokumentation: Handelsrechnung, Packliste, Frachtbrief, Ursprungszeugnis, Materialtestzertifikate. Für Preise, Großbestellungen oder ein Angebot für hochfeste Flanschschrauben aus schwarzem Oxid wenden Sie sich bitte an unser Exportteam.

FAQ

F: Was ist der Unterschied zwischen einer Flanschschraube und einer normalen Schraube mit Unterlegscheibe?

A: Der Flansch ist einstückig – er kann während der Montage nicht verloren gehen, fallen gelassen oder falsch positioniert werden und bietet jederzeit eine gleichmäßige Auflagefläche. Flanschschrauben bieten in der Regel auch eine bessere Vibrationsfestigkeit als Baugruppen aus Schrauben und Unterlegscheiben.

F: Welche Note soll ich wählen?

A: Güteklasse 8,8 für allgemeine Maschinen, 10,9 für Automobil- und Strukturbau, 12,9 für kritische Hochlastverbindungen. Wenn Sie uns den Einsatzzweck und die Klemmkraft mitteilen, legen wir die Güte fest – und stellen Ihnen das Prüfzeugnis zur Verfügung.

F: Reicht Schwarzoxid als Schutz für den Außenbereich aus?

A: Schwarzoxid eignet sich für Innenräume und leicht feuchte Umgebungen. Für den Einsatz im Freien oder bei Korrosion empfehlen wir eine Zink-Nickel-Beschichtung oder eine Dacromet-Beschichtung. Wir passen die Oberfläche an Ihre Umgebung an.

F: Können Sie gezahnte Flanschschrauben liefern?

A: Ja – die Verzahnung unter dem Flansch greift in die Gegenfläche ein und sorgt so für maximale Vibrationsdämpfung. Geben Sie bei Ihrer Bestellung „Zackenflansch“ an.

F: Legen Sie den Schrauben Prüfzertifikate bei?

A: Ja. Jede Charge wird mit einem Materialzertifikat und einem Prüfbericht einschließlich Zug- und Härtewerten geliefert. Inspektion durch Dritte (SGS) auf Anfrage verfügbar.
